Beschreibung
Technische Daten für Einsätze für Zollgewinde 11 ER außen 0,5-1,5 mm
| Technische daten | |
|---|---|
| Schenkellänge L | 11 mm |
| Gewindeprofil | 55 Grad |
| Einsatztyp | Rechtsaußengewinde |
| Gewindesteigung P | 0,5-1,5 mm |
| Gewindeprofil | teilweise G |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |

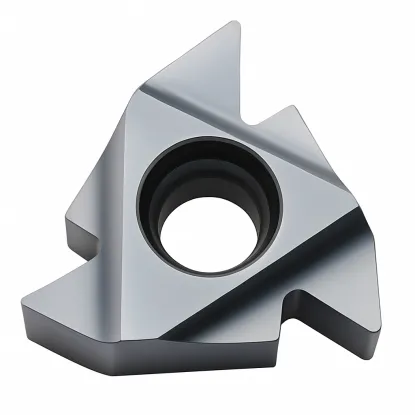

Einsatz für Zoll-Außengewinde rechtsgängig G
Der11 ER A55 Gewindeeinsatz von MTA ist ein Spezialwerkzeug für das professionelle Schneiden von Außengewinden im BSP- und Whitworth-Zollsystem. Die ER-Bezeichnung weist auf ein rechtsgängiges Außengewinde hin, und der Scheitelwinkel von fünfundfünfzig Grad gewährleistet die Einhaltung der britischen Normen. Die Elf-Millimeter-Wendeplatte ist für klappbare Drehfräser zur Bearbeitung von Gewinden an Wellen und Rohren konzipiert.
- BSP- und Whitworth-Außengewinde - ideal für Rohre und Hydraulikanschlüsse
- Großer Steigungsbereich P 0,5-1,5 mm und TPI 48-16 Umdrehungen pro Zoll
- Fünfundfünfzig Grad Winkel - volle Übereinstimmung mit den englischen BSW- und BSF-Normen
- MTA-Beschichtung für erhöhte Haltbarkeit und Verschleißfestigkeit
- ER-Geometrie für stabiles Schneiden an Außendurchmessern
- Vielseitigkeit in Stahl, Messing und Aluminium
Eine Lösung, die von Spezialisten für Rohrleitungen, Industriehydraulik und die Herstellung von Gewindeteilen geschätzt wird. Die Wendeschneidplatte garantiert die präzise Herstellung von Außengewinden, die den British Connection Standards entsprechen. Ideal für Werkstätten, die Maschinen reparieren, Anlagen nachrüsten und Industriearmaturen herstellen. Die Kompatibilität mit klappbaren Drehmessern ermöglicht ein schnelles Umrüsten und maximale Produktionseffizienz. Die MTA-Beschichtung sorgt für lange Standzeiten auch bei schwierigen Schnittbedingungen. Entscheiden Sie sich für eine bewährte Lösung - bestellen Sie eine Wendeschneidplatte, die das Außengewindeschneiden verbessert und professionelle Qualitätsverschraubungen im Zollsystem garantiert.
Schnittdaten für rechtsdrehende Außengewindeplatte 11 ER A55 Horn
| ISO-Zeichen | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] |
|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 |
Häufig gestellte Fragen
1. Für welche Gewinde ist die MTA-Wendeplatte 11 ER A55 geeignet?
Der Einsatz ist in erster Linie für BSP (British Standard Pipe) Zoll-Außengewinde mit einem Scheitelwinkel von fünfundfünfzig Grad ausgelegt. Sie kann auch für englische Whitworth BSW- und BSF-Gewinde mit demselben Winkel verwendet werden. Der Steigungsbereich umfasst P 0,5-1,5 mm und TPI 48-16 Umdrehungen pro Zoll.
2. Was ist der Unterschied zwischen einem ER-Einsatz und einem IR-Einsatz?
Die Bezeichnung ER (External Right) bedeutet Rechtsaußengewinde, während IR (Internal Right) für Innengewinde steht. Der ER-Einsatz wird zum Gewindeschneiden von Wellen, Stangen und Rohren mit Außengewinde verwendet, während der IR-Einsatz zum Gewindeschneiden von Bohrungen verwendet wird. Sie sind nicht austauschbar.
3. Kann ich den Einsatz für metrische Gewinde verwenden?
Nein, der A55-Einsatz hat einen Scheitelwinkel von 55 Grad und ist ausschließlich für BSP- und Whitworth-Zollgewinde geeignet. Für metrische Gewinde benötigen Sie eine A60-Wendeschneidplatte mit einem ISO-konformen Sechzig-Grad-Winkel. Die Verwendung des falschen Einsatzes führt zu einem falschen Gewindeprofil und Maßabweichungen.
Was ist die Steigung eines gedrehten Gewindes?
H1 - Höhe des Gewindeumrisses, angegeben in [mm] || P - Steigung des Gewindes, angegeben in [mm]
H1 [mm]=0,54127*P
