Beschreibung
Technische Daten des Einsatzes für metrische Gewinde 11 ER 0,5-1,5 mm
| Technische daten | |
|---|---|
| Flankenlänge L | 11 mm |
| Gewindeprofil | 60 Grad |
| Einsatztyp | Metrisches Gewinde Außen rechts/Innen links |
| Gewindesteigungsbereich P | 0,5 bis 1,5 mm |
| Anwendung | M3, M4, M5, M6, M8, M10 |
| Gewindeprofil | iSO teilweise |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |
Einsatz für metrische Rechtsaußengewinde 11 ER 0,5-1,5 mm

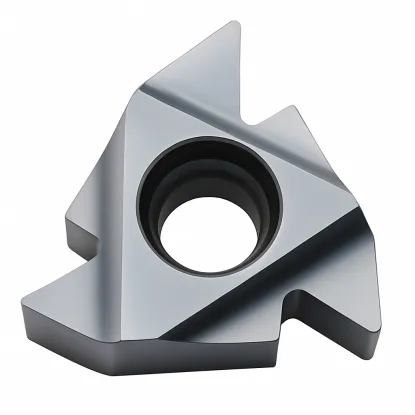

Die MTA-Wendeschneidplatte 11 ER A60 ist ein Präzisionsdrehwerkzeug für die Herstellung von Gewinden auf der Drehmaschine in einem Steigungsbereich von einem halben bis eineinhalb Millimetern. Die Wendeschneidplatte für metrische Außengewinde mit einem 60-Grad-Teilprofil bietet Vielseitigkeit bei der Bearbeitung von Normal- und Feingewinden in einer kompakten Lösung für mittlere Größen.
Die wichtigsten Vorteile der Wendeplatte 11 ER A60 MTA
- Komplettes Sortiment an mittelgroßen metrischen Gewinden - von M3 über M4, M5, M6, M8 bis M10 mit halben bis anderthalb Millimetern Steigung
- Serie elf für optimale Stabilität - kompakte Abmessungen garantieren Steifigkeit beim Gewindeschneiden von mittleren Durchmessern ohne unnötiges Werkzeuggewicht
- Kompatibel mit UN-Gewinden - das Sechzig-Grad-Profil unterstützt amerikanische UNC-, UNF- und UNEF-Feingewindestandards
- Kann als auswechselbare Wendeplatte verwendet werden - Einsatz in rechten Außen- und linken Innenfräsern nach Wechsel des Werkzeughalters
- Geringere Lagerkosten - eine Wendeschneidplatte macht separate Werkzeuge für jede Teilung des Sortiments überflüssig
Dieses Werkzeug wird bei der Herstellung von mechanischen Bauteilen, die ein Feingewinde erfordern, und bei maschinellen Dienstleistungen sehr geschätzt. Es eignet sich gut für Werkstätten, die eine Vielzahl von Arbeiten mit häufigen Änderungen der Gewindeparameter ausführen. Stellen Sie sicher, dass der Durchmesser der Welle vor dem Gewindeschneiden vorbereitet wird.
Schnittdaten für Rechtsgewindeeinsatz 11 ER Steigung 0,5 - 1,5 mm Horn
| ISO-Zeichen | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] |
|---|---|---|---|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Häufig gestellte Fragen
1. Welche Werkzeughalter sind mit der MTA-Wendeplatte 11 ER A60 kompatibel?
Die Wendeschneidplatte ist kompatibel mit rechten Außenhaltern, die mit dem Sockel der Serie 11 ausgestattet sind, und mit linken Innenbohrstangen der Serie 11. Dank ihrer geringeren Größe im Vergleich zur Serie eleven bietet sie eine bessere Manövrierfähigkeit bei der Bearbeitung mittelgroßer Gewinde.
2. Welche Art von Gewinden können Sie mit der Wendeschneidplatte 11 ER A60 herstellen?
Das Werkzeug ermöglicht das Drehen von metrischen Flach- und Feingewinden in den Größen M3, M4, M5, M6, M7, M8 und M10 mit einer Steigung von einem halben bis eineinhalb Millimetern. Darüber hinaus ermöglicht das Sechzig-Grad-Profil einheitliche US UNC-, UNF- und UNEF-Gewinde mit vergleichbaren Steigungsparametern.
3. Was bedeutet die Bezeichnung A60 im Namen der Wendeplatte?
Das Symbol A sechzig steht für das Sechzig-Grad-Teilprofil, das für metrische und UN-Gewinde charakteristisch ist. Die Wendeschneidplatte formt die Seiten des Gewindes, aber nicht die Scheitelpunkte, so dass es notwendig ist, den genauen Durchmesser der Welle im Voraus durch eine Drehbearbeitung vorzubereiten, bevor mit dem Gewindeschneiden auf der Drehmaschine begonnen wird.
4. Wie wird die Höhe des Umrisses eines gedrehten Gewindes berechnet?
H1 - Höhe des Gewindeumrisses, angegeben in [mm] || P - Steigung des Gewindes, angegeben in [mm]
H1 [mm]=0,54127*P
