Beschreibung
Technische Daten Einsatz für metrische Gewinde 16 ER 0,5-3 mm
| Technische daten | |
|---|---|
| Flankenlänge L | 16 mm |
| Gewindeprofil | 60 Grad |
| Einsatztyp | Metrisches Gewinde Außen rechts / Innen links |
| Gewindesteigungsbereich P | 0,5 bis 3,0 mm |
| Anwendung | M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27 |
| Gewindeprofil | iSO teilweise |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |

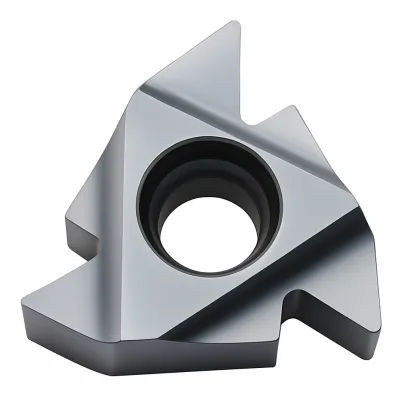

Einsatz für metrisches Außengewinde rechts 16
Der metrische MTA-Gewindeeinsatz 0,5-3 mm Horn ist ein professionelles Werkzeug für das Präzisionsgewindeschneiden auf der Drehmaschine in einer Vielzahl von Steigungen. Der Einsatz für metrische Außengewinde 16 ER AG60 zeichnet sich durch seine Vielseitigkeit aus - derselbe Einsatz kann in einem geeigneten Drehhalter auch als Linksgewinde-Inneneinsatz verwendet werden, was die Kosten für die Werkstattausrüstung erheblich reduziert. Eine ausgezeichnete Wahl für Maschinenwerkstätten und die Serienproduktion.
Die wichtigsten Vorteile der 16 ER AG60 MTA-Wendeplatte
- Große Auswahl an metrischen Gewinden - M3, M4, M5, M6, M7, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27 und alle anderen Gewinde im Steigungsbereich von 0,5-3 mm, einschließlich Feingewinde
- Universelle Einsetzbarkeit - der Ersatzeinsatz funktioniert als Außengewinde und als Innengewinde bei Verwendung spezieller Halter
- Kompatibilität mit US-Gewinden - unterstützt UNC, UNF und UNEF mit einem 60-Grad-Winkel
- Zuverlässiges Gewindeschneiden - die Präzisionsbearbeitung gewährleistet die Wiederholbarkeit der Abmessungen in der Serienproduktion
- Wirtschaftliche Lösung - ein Werkzeug ersetzt zwei Wendeschneidplatten und reduziert die Lagerkosten
Diese Wendeschneidplatte ist die erste Wahl für Zerspaner, die Flexibilität und Zuverlässigkeit bei der Herstellung von Gewinden auf der Drehmaschine schätzen. Ideal für Werkstätten, die eine Vielzahl von Aufträgen bearbeiten, die einen häufigen Gewindewechsel erfordern. Entscheiden Sie sich für Vielseitigkeit, um Ihre Produktion zu verbessern.
Schnittdaten für rechte Wendeschneidplatte 16 ER Steigung 0,5- 3 mm Horn
| ISO-Zeichen | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] |
|---|---|---|---|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Häufig gestellte Fragen
1. Zu welchen Drehhaltern passt die MTA-Wendeplatte 16 ER AG60?
Die Wendeschneidplatte 16 ER AG60 passt auf rechte Außendrehhalter, die mit einer Aufnahme vom Typ 16 ER ausgestattet sind. Dank der Vielseitigkeit des Designs kann dieselbe Wendeplatte auch mit linken Innenbohrstangen verwendet werden, so dass mit einem einzigen Schneidwerkzeug sowohl Außen- als auch Innengewinde hergestellt werden können.
2. Welche Arten von Gewinden können mit der Wendeschneidplatte 16 ER AG60 hergestellt werden?
Die Wendeschneidplatte ermöglicht das Drehen von metrischen und Feingewinden im Steigungsbereich von 0,5 bis 3 mm. Darüber hinaus unterstützt sie das gesamte Spektrum der amerikanischen UNC- (normal), UNF- (fein), UNEF- (extra fein) und UNS 60-Grad-Gewinde, was sie zu einem äußerst vielseitigen Handwerkszeug macht.
3. Was sind die Merkmale eines unvollständigen Gewindeumrisses bei einem AG60-Einsatz?
Ein unvollständiger Gewindeumriss bedeutet, dass der Einsatz nur das Gewindeprofil formt, ohne den Außendurchmesser des Schafts zu bearbeiten. Der exakte Nenndurchmesser der Welle muss vor dem Gewindeschneiden durch eine Drehbearbeitung vorbereitet werden, da die Wendeplatte die zylindrische Oberfläche nicht über das Gewindeprofil hinaus korrigiert oder glättet.
4. Wie ist die Höhe des Umrisses eines gedrehten Gewindes zu berechnen?
H1 - Höhe des Gewindeumrisses, angegeben in [mm] || P - Steigung des Gewindes, angegeben in [mm]
H1 [mm]=0,54127*P
