Beschreibung
Technische Daten für Einsätze für G-Innengewinde
| Technische daten | |
|---|---|
| Seitenlänge L | 11 mm |
| Gewindeprofil | 55 Grad, G (BSP-Rohr), Whithowrth ( BSW, BSF ), BSB |
| Einsatztyp | Rechtsgängiges Innengewinde |
| Gewindesteigungsbereich P | 0,5 bis 1,5 mm |
| Gewindeprofil | teilweise G |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |
Einsatz für rechtsgängige Innengewinde G

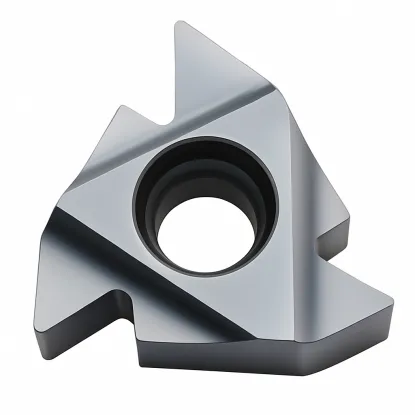

Der MTA-Gewindeeinsatz 11 IR A55 ist ein spezielles Schneidwerkzeug für Präzisions-Innengewinde im BSP- und Whitworth-Zoll-System. Entwickelt für Innenfalzschneider, ermöglicht er die professionelle Herstellung von Rohr- und englischen Gewinden in Bohrungen ab 11 mm Durchmesser. Der Scheitelwinkel von 55 Grad garantiert die Einhaltung der britischen Normen. Vorteile des Einsatzes 11 IR A55 für Zollgewinde- Universeller Einsatz - BSP-, BSW- und BSF-Gewinde in einem einzigen Werkzeug
- Großer Steigungsbereich P 0,5-1,5 mm und TPI 48-16 Umdrehungen pro Zoll
- Präziser 55-Grad-Winkel - ideale Übereinstimmung mit englischen Normen
- Innenbohrer-Einsatz - stabile Bearbeitung von tiefen Löchern
- IR-Geometrie für zuverlässiges rechtsseitiges Innengewinde
- 11 mm Abmessung - optimale Größe für Standard-Rohrverbindungen
Schnittdaten für Rechtsgewinde-Einsatz 11 IR AG55 Horn
| ISO-Zeichen | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] |
|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 |
Häufig gestellte Fragen
1. Für welche Gewinde ist der MTA-Einsatz 11 IR A55 geeignet?
Der Einsatz ist hauptsächlich für BSP (British Standard Pipe) Zollgewinde mit einem Scheitelwinkel von 55 Grad geeignet. Sie kann auch in Whitworth English BSW- und BSF-Gewinden mit demselben Winkel verwendet werden. Der Steigungsbereich umfasst P 0,5-1,5 mm und TPI 48-16 Umdrehungen pro Zoll.
2. Was ist der Unterschied zwischen einem BSP-Gewinde und einem metrischen Gewinde?
BSP-Gewinde (British Standard Pipe) sind ein zölliges System mit einem Winkel von 55 Grad, das in Rohrleitungen verwendet wird. Metrische Gewinde haben einen Winkel von 60 Grad und werden in Millimetern angegeben. Sie sind nicht austauschbar - für jeden Typ wird ein passender Einsatz benötigt.
3. Welche Arten von Gewinden kann ich mit dem 11-mm-Einsatz herstellen?
Der Einsatz ermöglicht die Herstellung von Gewinden mit einer Steigung von P 0,5 bis 1,5 mm im metrischen System oder 48 bis 16 TPI (turns per inch) im Zollsystem. Dies ermöglicht die Bearbeitung von Standard-Rohrgewinden und hydraulischen Anschlüssen.
Was ist die Steigung eines gedrehten Gewindes?
H1 - Höhe des Gewindeumrisses, angegeben in [mm] || P - Steigung, angegeben in [mm]
H1 [mm]=0,54127*P
