Beschreibung
Technische Daten für Einsätze für zöllige Außengewinde G
| Technische daten | |
|---|---|
| Schenkellänge L | 16 mm |
| Gewindeprofil | 55 Grad, G (BSP-Rohr), Whithowrth ( BSW, BSF ), BSB |
| Einsatzkreis | I.C. 3/8" |
| Typ des Einsatzes | Zoll G Außengewinde rechtsgängig |
| Gewindesteigungsbereich P | 48 bis 8 Umdrehungen/Zoll oder 0,5 bis 3,0 mm |
| Gewindeprofil | teilweise G |
| Hartmetallsorte BMA | geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |
Schnittparameter
| ISO-Zeichen | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] | 4,0-[6] | 6,0-[4] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-7 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 | 10-20 | 11-22 |
Formel für die Höhe des Gewindeprofils [mm]
Gewindehöhe H1
H1 [mm]=0,54127*P
wobei:
- H1 - Höhe des Gewindeprofils, angegeben in [mm]
- P - Steigung des Gewindes, angegeben in [mm]
Umrechnung von [cal] in metrische Einheiten [mm]
P[mm] = 25,4 mm / Steigung (in Zoll).
Beschreibung des Einsatzes 16 IR AG55 Grad Innengewinde rechts
Wendeschneidplatten für zöllige rechtsgängige Innengewinde.
Wendeschneidplatten für zöllige G-Innengewinde mit einem unvollständigen Profil, das Gewindeschneiden im Bereich von 48-8 Umdrehungen pro Zoll ermöglicht. Es handelt sich um wendeschneidplatten 3 Schneidkanten. Der Vorteil der Gewindeeinsätze ist, dass sie unabhängig vom Gewindedurchmesser hergestellt werden können, sie bieten eine hervorragende Schneidleistung und eine lange Lebensdauer.
Wendeschneidplatten für zöllige Außengewinde rechts

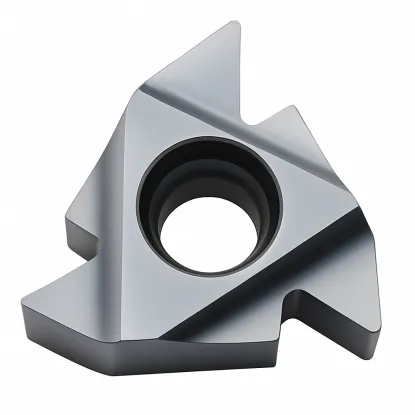

Wendeschneidplatten 16 ER AG55 MTA Horn ist ein Hochleistungsschneidwerkzeug für das Präzisionsdrehen von Außengewinden. Seine Bezeichnung gibt eine Reihe von technischen Parametern an, die für den industriellen Anwender wichtig sind. Die Größe 16 steht für die Länge der Plattenseite (16 mm), der Buchstabe "E" für Außengewinde, "R" - für Rechtsgewinde und "AG55" für ein Universalgewinde mit einem Scheitelwinkel von 55°. Der Typ "MTA" ist das Symbol des Herstellers (Horn), das die spezifische Herstellung oder Hartmetallsorte angibt.
Wendeschneidplatten Das AG55 hat ein partielles Gewindeprofil, mit dem viele verschiedene Gewindesteigungen innerhalb des vom Hersteller angegebenen Bereichs gedreht werden können. Dies macht ihn zu einer sehr flexiblen und wirtschaftlichen Lösung für die Einzel- und Kleinserienfertigung. Seine Geometrie ermöglicht die Beibehaltung eines präzisen Umrisses bei unterschiedlichen Schnitttiefen, was zu einer hohen Oberflächenqualität des Gewindes und geringer Rauheit führt.
Hergestellt aus Wolframkarbid, oft mit einer zusätzlichen PVD- oder CVD-Beschichtung, zeichnet sich wendeschneidplatten durch hohe Verschleißfestigkeit und thermische Stabilität beim Drehen mit hohen Schnittparametern aus.
- Vielseitigkeit: ein Einsatztyp für viele Gewindesteigungen
- Lange Lebensdauer: moderne Hartmetallsorten und Beschichtungen
- Präzise Kontur: Geometrie für korrekte Gewindeform
- Wirtschaftlich: geringere Kosten pro Gewinde in der Mehrserienfertigung
- Kompatibel mit SER-Messern: schneller Einbau und Austausch
Wendeschneidplatten 16 ER AG55 MTA Horn eignet sich besonders für die Bearbeitung von Werkstücken, bei denen zöllige oder metrische Gewinde mit einem Winkel von 55° erforderlich sind, z.B. BSW, BSP oder Whitworth.
Produkt-Zubehör
Drehwerkzeuge SER 20x20-16 Varel
Referenz: 0000011587 Vorrätig > 10 artikel
21,05 €
25,89 € brutto
Drehwerkzeuge SER 25X25-16 Varel
Referenz: 0000010781 Vorrätig > 10 artikel
23,68 €
29,13 € brutto
Wendeschneidplatten 16 ER AG55 MTA Horn
Referenz: 0000012708 Vorrätig > 10 artikel
4,74 €
5,83 € brutto
