Beschreibung
Technische Daten für Wendeplatten für metrische Außengewinde 16 ER AG60
| Technische daten | |
|---|---|
| Flankenlänge L | 16 mm |
| Gewindeprofil | 60 Grad |
| Einsatztyp | Metrisches Gewinde Außen rechts / Innen links |
| Gewindesteigungsbereich P | 0,5 bis 3,0 mm |
| Anwendung | M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27 |
| Gewindeprofil | iSO teilweise |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |

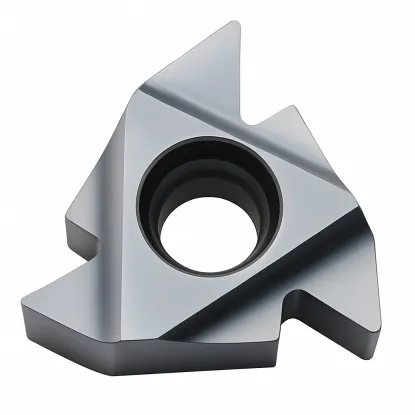

Einsatz für metrisches Außengewinde rechts 16 ER AG60
Der metrische BMA-Gewindeeinsatz 0,5-3 mm ist ein universelles Schneidwerkzeug mit einem Sechzig-Grad-Teilprofil zum Gewindeschneiden auf der Drehmaschine in einem breiten Anwendungsbereich. Der metrische Außengewindeeinsatz 16 ER AG60 verfügt über ein unvollständiges Gewindeprofil, so dass mehrere Steigungen mit einem einzigen Werkzeug bearbeitet werden können - eine erhebliche Einsparung an Werkstattausrüstung und Produktionsflexibilität.
Die wichtigsten Vorteile des 16 ER AG60 BMA-Einsatzes
- Vielseitiger Steigungsbereich - ein Einsatz deckt die Gewinde M3 bis M27 und alle Feingewinde von 0,5-3 mm ab
- Auswechselbare Verwendung - die Wendeschneidplatte kann sowohl als Außen- als auch als Innengewinde verwendet werden, wenn sie in einem geeigneten Drehhalter montiert ist
- Sechzig Grad Teilprofil - Kompatibilität mit metrischen und US UNC, UNF, UNEF, UNS und UN Gewinden
- Wirtschaftliche Lösung - der Kauf separater Einsätze für jede Gewindesteigung entfällt
Der Einsatz der Wahl für Mechaniker, die Flexibilität beim Drehen von Gewinden in der Einzel- und Kleinserienfertigung benötigen. Ideal für Werkstätten, die eine Vielzahl von Aufträgen mit häufigen Änderungen der Gewindeparameter bearbeiten. Denken Sie daran, den Nenndurchmesser vor Beginn des Gewindeschneidens vorzubereiten - die Wendeplatte formt nur das Profil ohne Nachbearbeitung.
Schnittdaten für rechte Wendeschneidplatte 16 ER Steigung 0,5 - 3 mm Horn
| ISO-Zeichen | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] |
|---|---|---|---|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Häufig gestellte Fragen
1. In welche Werkzeughalter kann die Wendeschneidplatte 16 ER AG60 BMA eingesetzt werden?
Die Wendeschneidplatte wird in rechte Außenfräser mit 16er-Nut und in linke Innenbohrstangen des Typs SIR montiert, die für 16er-Wendeschneidplatten geeignet sind. Dank der Vielseitigkeit der Konstruktion kann ein und dasselbe Werkzeug nach dem Wechsel des Drehhaltertyps rechte Außen- und linke Innengewinde herstellen.
2. Welche Gewindearten können mit der Wendeschneidplatte AG60 hergestellt werden?
Die Wendeschneidplatte unterstützt das gesamte Spektrum der metrischen Flach- und Feingewinde mit Steigungen von einem halben bis drei Millimetern. Darüber hinaus können dank des Sechzig-Grad-Profils US UNC- (normales), UNF- (feines), UNEF- (extra feines) und UNS-Gewinde gedreht werden, was sie zu einem vielseitig einsetzbaren Werkzeug macht.
3. Was bedeutet unvollständiger Umriss bei der AG60-Gewindeplatte?
Ein unvollständiger Gewindeumriss ist ein Teilprofil, das nur die Seitenflächen des Gewindes in einem Sechzig-Grad-Winkel formt, ohne die Oberseiten der Windungen zu formen. Es ist notwendig, den exakten Außendurchmesser der Welle mit einer Drehbearbeitung vorzubereiten, bevor das Gewinde gedreht wird, da der Einsatz die zylindrische Oberfläche nicht über das eigentliche Gewindeprofil hinaus fertigstellt.
4. Wie hoch ist die zu berechnende Höhe des gedrehten Gewindeprofils?
H1 - Höhe des Gewindeumrisses, angegeben in [mm] || P - Steigung des Gewindes, angegeben in [mm]
H1 [mm]=0,54127*P
Produkt-Zubehör
Wendeschneidplatten 16 ER 1.5 ISO BMA Fanar
Referenz: 0000006657
12,11 €
14,89 € brutto
Nicht auf Lager
Wendeschneidplatten 16 ER 3 ISO BMA Fanar
Referenz: 0000007249
12,11 €
14,89 € brutto
Nicht auf Lager
