Beschreibung
Dane techniczne płytki do gwintów calowych zewnętrznych G
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 55 stopni, G (Rurowy BSP ), Whithowrth ( BSW, BSF ), BSB |
| Okrąg wpisany w płytkę | I.C. 3/8" |
| Typ płytki | Gwint calowy G zewnętrzny prawy |
| Zakres skoków gwintu P | 48-8 zwoi/cal lub 0,5 do 3,0 mm |
| Profil gwintu | niepełny G |
| Gatunek węglika BMA | przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Parametry skrawania
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] | 4,0-[6] | 6,0-[4] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Liczba przejść | 3-7 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 | 10-20 | 11-22 |
Wzór na wysokość zarysu gwintu [mm]
Wysokość zarysu gwintu H1
H1 [mm]=0,54127*P
gdzie:
- H1 - Wysokość zarysu gwintu podany w [mm]
- P - skok gwintu podany w [mm]
Aby przejść na jednostki z jednostki [cal] na metryczne [mm]
P[mm] = 25,4 mm / skok ( w calach).
Opis płytki 16 IR AG55 stopni prawej wewnętrznej
Płytka do gwintów calowych wewnętrznych prawa.
Płytka do gwintów calowych G wewnętrznych o niepełnym profilu umożliwiającym gwintowania w zakresie 48-8 zwoi na cal. Jest to płytka 3 ostrzowa.Zaleta płytek do gwintów to możliwość wykonania gwintu niezależnie od jego średnicy, zapewniają doskonałą wydajność w czasie skrawania i długi czas użytkowania.
Płytka do gwintów calowych zewnętrznych prawa

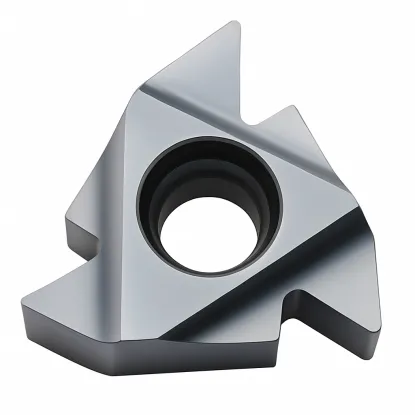

Płytka 16 ER AG55 MTA Horn to wysokiej klasy narzędzie skrawające przeznaczone do precyzyjnego toczenia gwintów zewnętrznych. Jej oznaczenie wskazuje na szereg parametrów technicznych istotnych dla użytkownika przemysłowego. Rozmiar 16 oznacza długość boku płytki (16 mm), litera „E” – gwint zewnętrzny, „R” – kierunek prawy, a „AG55” – uniwersalny zarys gwintu o kącie wierzchołkowym 55°. Typ „MTA” to symbol producenta (Horn), wskazujący na konkretne wykonanie lub gatunek węglika.
Płytka AG55 posiada częściowy profil gwintu, co pozwala na toczenie wielu różnych skoków gwintu w zakresie określonym przez producenta. Dzięki temu stanowi rozwiązanie bardzo elastyczne i ekonomiczne w produkcji jednostkowej oraz małoseryjnej. Jej geometria umożliwia zachowanie precyzyjnego zarysu przy różnych głębokościach skrawania, co przekłada się na wysoką jakość powierzchni gwintu i niską chropowatość.
Wykonana z węglika spiekanego, często z dodatkową powłoką PVD lub CVD, płytka cechuje się dużą odpornością na zużycie oraz stabilnością termiczną podczas toczenia z wysokimi parametrami skrawania.
- Uniwersalność zastosowania: jeden typ płytki do wielu skoków gwintu
- Wysoka trwałość: nowoczesne gatunki węglika i powłoki
- Precyzyjny zarys: geometria zapewniająca prawidłową formę gwintu
- Oszczędność: niższy koszt jednostkowy gwintu w produkcji wieloseryjnej
- Kompatybilność z nożami typu SER: szybki montaż i wymiana
Płytka 16 ER AG55 MTA Horn sprawdza się szczególnie w obróbce detali, gdzie wymagane są gwinty calowe lub metryczne z kątem 55°, np. typu BSW, BSP, czy Whitworth.
