Beschreibung
Dane techniczne płytki do gwintów metrycznych 16 ER zewnętrznych 0,5-3,0 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Zewnętrzny Prawy |
| Zakres skoków gwintu P | 0,5 do 3,0 mm |
| Profil gwintu | niepełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

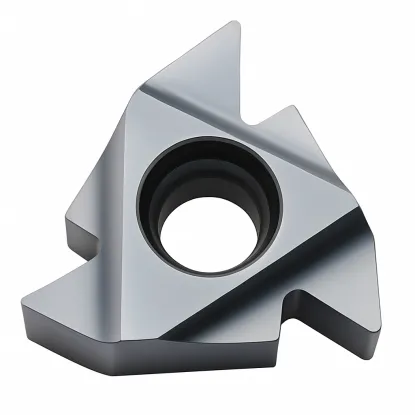

Płytka tokarska do gwintów metrycznych 16 ER AG60 MTA Horn to wysokiej jakości narzędzie skrawające przeznaczone do precyzyjnego toczenia gwintów zewnętrznych o profilu metrycznym trójkątnym, zgodnym z normą ISO. Zakres obsługiwanych skoków gwintu wynosi od 0,5 do 3 mm, co czyni tę płytkę rozwiązaniem uniwersalnym dla wielu zastosowań produkcyjnych.
16 ER AG60 MTA Horn wykonana jest z węglika spiekanego i pokryta powłoką typu PVD, co gwarantuje wysoką odporność na zużycie oraz stabilność krawędzi skrawającej nawet przy dużych obciążeniach. Dzięki zoptymalizowanej geometrii A60 uzyskuje się czysty zarys gwintu przy jednoczesnym zachowaniu niskich oporów skrawania. Produkt znajduje zastosowanie zarówno w automatach tokarskich, jak i na tokarkach konwencjonalnych oraz CNC.
- Uniwersalność zastosowań – możliwość wykonywania wielu typów gwintów metrycznych bez potrzeby zmiany narzędzia.
- Wysoka trwałość narzędzia – nowoczesna powłoka zwiększa odporność na ścieranie i poprawia stabilność procesu.
- Precyzyjne toczenie gwintu – geometria A60 zapewnia dokładne odwzorowanie zarysu gwintu zgodnie z normą ISO.
Produkt rekomendowany dla firm ceniących trwałość, jakość i powtarzalność procesów w obróbce skrawaniem.
Parametry skrawania dla płytki 16 ER AG60 Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 1,0-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] |
|---|---|---|---|---|---|---|---|---|---|
| Liczba przejść | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Wzór na wysokość zarysu gwintu [mm]
Wysokość zarysu gwintu H1 [mm]
H1=0,54127*P
gdzie:
- H1 - Wysokość zarysu gwintu podany w [mm]
- P - skok gwintu podany w [mm]
Często zadawane pytania
Do jakich noży tokarskich pasuje płytka?
Płytka jest kompatybilna z większością standardowych noży tokarskich do gwintów zewnętrznych prawych, wyposażonych w gniazdo na płytki o wymiarze 16 mm.
Jakie gwinty można toczyć tą płytką?
Płytka umożliwia nacinanie gwintów metrycznych o skoku od 0,5 mm do 3 mm, co odpowiada zakresowi od M3 do M27.
Co oznacza niepełny zarys gwintu?
Niepełny zarys oznacza, że płytka formuje jedynie profil gwintu – nie obrabia średnicy nominalnej, która musi być przygotowana wcześniej.
