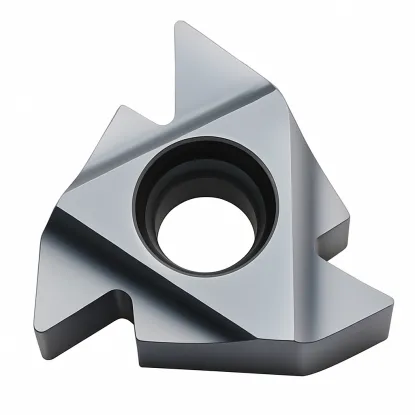

Wendeschneidplatten 22 IR N60 BMA Fanar
0000004408
22,98 € brutto
Nettopreis 18,68 €
Beschreibung
Technische Daten für Wendeplatten für metrische Innengewinde 22 IR N60
| Technische daten | |
|---|---|
| Seitenlänge L | 22 mm |
| Gewindeprofil | 60 Grad |
| Einsatztyp | Metrisches Gewinde Innen rechts / Außen links |
| Gewindesteigungsbereich P | 3,5 bis 5,0 mm |
| Anwendungsbeispiele | M30, M36, M39, M42, M48, M52 |
| Gewindeprofil | iSO teilweise |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |
Metrischer Gewindeeinsatz 22 IR N60 BMA - Universalgewinde von 3,5 - 5 mm
Der metrische Innengewindeeinsatz 22 IR N60 BMA ist ein professionelles Werkzeug mit einem unvollständigen N60-Profil, das zum Drehen von Gewinden mit einer Steigung von 3,5 mm bis 5 mm auf der Drehmaschine geeignet ist. Mit seinem ISO-konformen 60-Grad-Winkel unterstützt der Einsatz eine breite Palette von metrischen Durchmessern und kann austauschbar als Außengewinde verwendet werden, was seine Vielseitigkeit in der Werkstatt deutlich erhöht.
Die wichtigsten Vorteile der 22 IR N60 BMA-Wendeplatte
- N60-Teilprofil - ein Werkzeug für 3,5-5 mm Teilung, macht mehrere Einsätze überflüssig
- Breites Durchmesserspektrum - für Gewinde M30, M33, M36, M39, M42, M45, M48, M52 mit den entsprechenden Steigungen
- Auswechselbarer Einsatz - dient als Innenrechts- und Außenlinksgewinde für metrische Gewinde
- BMA-Sorte - universell für Stahl, Stahlguss, Gusseisen und Nichteisenmetalle
- Größe 22 mm - Stabilität und Präzision für die Bearbeitung größerer metrischer Gewinde
Die 22 IR N60 BMA-Wendeschneidplatte ist die erste Wahl für Profis, die die Flexibilität bei der Herstellung von Gewinden mit unterschiedlichen Steigungen auf einer Drehmaschine schätzen. Sie eignet sich perfekt für Werkstätten, die mit einem breiten Spektrum an metrischen Gewinden arbeiten und bei denen die Vielseitigkeit des Werkzeugs sich in Wirtschaftlichkeit und Effizienz niederschlägt. Entscheiden Sie sich für eine Lösung, die Ihr metrisches Gewindeschneiden verbessert - bestellen Sie eine Wendeplatte, die sich in anspruchsvollen Anwendungen bewährt hat.
Schnittdaten für Rechtsgewinde-Einsatz 22 IR Steigung 3,5-5 mm
| ISO-Zeichen | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 3.5 | 5.0 |
|---|---|---|
| Anzahl der Durchgänge | 8-17 | 10-20 |
Häufig gestellte Fragen
1. Was ist der Unterschied zwischen dem unvollständigen Profil N60 und dem Vollprofil?
Das unvollständige Profil (N60) ist eine Universalplatte für metrische Gewinde von 3,5 bis 5 mm, die den gesamten Steigungsbereich mit einem einzigen Werkzeug abdeckt. Eine Wendeschneidplatte mit Vollprofil ist nur für eine bestimmte Steigung geeignet und bietet eine etwas bessere Oberflächenqualität. Das unvollständige Profil ist die optimale wirtschaftliche Lösung für Werkstätten, die mit einer Vielzahl von metrischen Gewindesteigungen arbeiten.
2. Kann der Einsatz 22 IR N60 auch für Außengewinde verwendet werden?
Ja, trotz der Bezeichnung IR (Internal Right) ist diese Wendeschneidplatte austauschbar und kann als Außengewinde (EL) für metrische Gewinde verwendet werden. Er benötigt eine Schaftgröße von 22 mm. Achten Sie darauf, dass der Einsatz bündig mit dem Schaft abschließt, um Stabilität beim Gewindeschneiden auf der Drehmaschine zu gewährleisten. Die Sorte BMA ist für die Bearbeitung von Stahl, Stahlguss und Gusseisen geeignet.
3. Wie hoch ist die Höhe der gedrehten Gewindekontur für diesen Einsatz?
H1 - Höhe der Gewindekontur in mm || P - Steigung des Gewindes in mm
H1 = 0,54127 * P
