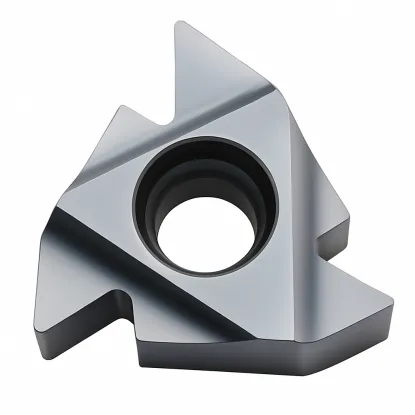

Wendeschneidplatten 16 IR AG60 BMA Fanar

Fanar Narzędzia Fanar Narzędzia
0000002915
14,89 € brutto

Cena netto: 12,11 €

Instant Shipping
Auf Lager > 10 szt.
Auf Lager > 10 szt.

Instant Shipping

Call and order: (44) 755-04-05

Beschreibung

Technische Daten für Wendeplatten für metrische Innengewinde 0,5-3,0 mm

Technische daten
Schenkellänge L 16 mm
Gewindeprofil 60 Grad
Einsatztyp Metrisches rechtsgängiges Innengewinde
Gewindesteigungsbereich P 0,5 bis 3,0 mm
Gewindeprofil iSO teilweise
Hartmetallsorte BMA Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle
płytka do gwintów wymiary

Wendeschneidplatten die metrische Gewindedrehmaschine 16 IR AG60 BMA Horn ist ein hochwertiges Schneidwerkzeug zum Präzisionsdrehen von Außengewinden mit metrischem Dreikantprofil nach ISO-Norm. Der Bereich der unterstützten Gewindesteigungen reicht von 0,5 bis 3 mm, was diesen Einsatz zu einer vielseitigen Lösung für viele Produktionsanwendungen macht.

16 IR AG60 BMA Horn besteht aus Wolframkarbid und ist mit einer PVD-Beschichtung versehen, die eine hohe Verschleißfestigkeit und Schneidkantenstabilität auch bei hoher Belastung gewährleistet. Dank der optimierten Geometrie des A60 wird ein sauberer Gewindeumriss bei gleichzeitig geringem Schneidwiderstand erreicht. Das Produkt eignet sich sowohl für den Einsatz auf Drehautomaten als auch auf konventionellen und CNC-Drehmaschinen.

      • Universelle Anwendung - Möglichkeit, viele Arten von metrischen Gewinden herzustellen, ohne das Werkzeug wechseln zu müssen.
      • Hohe Standzeit - die moderne Beschichtung erhöht die Abriebfestigkeit und verbessert die Prozessstabilität.
      • Präzises Gewindedrehen - die A60-Geometrie gewährleistet eine genaue Darstellung des Gewindeumrisses gemäß ISO-Norm.

Empfohlen für Unternehmen, die bei der Bearbeitung Wert auf Langlebigkeit, Qualität und Wiederholbarkeit der Prozesse legen.

Schnittdaten für Wendeplatte 16 IR AG60 Horn

ISO-SymbolWerkstoffSchnittgeschwindigkeit Vc [m/min]
P Stahl 50-180
M Rostfreier Stahl 50-90
K Gusseisen 65-120
N Aluminium und Nichteisenmetalle 90-180

Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung

Hub mm [TPI zwoje]0,5-[48]0,8-[32]1,0-[24]1,25-[20]1,5-[16]1,75-[14]2,0-[12]2,5-[10]3,0-[8]
Anzahl der Durchgänge 3-6 4-7 4-9 6-10 5-11 9-12 6-13 7-15 8-17

Formel für die Höhe des Gewindeprofils [mm]

Höhe des Gewindeprofils H1 [mm]

H1=0,54127*P

wobei:

- H1 - Höhe der Gewindekontur, angegeben in [mm]

- P - Steigung des Gewindes, angegeben in [mm]

Häufig gestellte Fragen

Welche Drehwerkzeuge sind mit wendeschneidplatten kompatibel?

Wendeschneidplatten er ist mit den meisten Standard-Rechtsgewindefräsern mit einem 16-mm-Wendeplattenschlitz kompatibel.

Welche Gewinde können mit diesem Einsatz gedreht werden?

Wendeschneidplatten sie ermöglicht das Schneiden von metrischen Gewinden mit Steigungen von 0,5 mm bis 3 mm, was einem Bereich von M3 bis M27 entspricht.

Was bedeutet ein unvollständiger Gewindeumriss?

Ein unvollständiger Gewindeumriss bedeutet, dass wendeschneidplatten nur das Gewindeprofil formt, nicht aber den Nenndurchmesser, der im Voraus vorbereitet werden muss.
