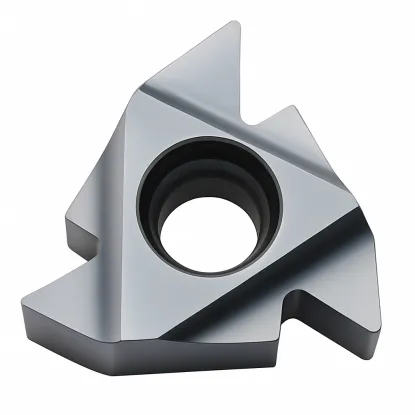

Wendeschneidplatten 22 ER N60 BMA Fanar
0000010540
23,95 € brutto
Nettopreis 19,47 €
Beschreibung
Technische Daten für Einsätze für Außengewinde 22 ER Steigung 3,5-5,0 mm
| Technische daten | |
|---|---|
| Flankenlänge L | 22 mm |
| Gewindeprofil | 60 Grad |
| Einsatztyp | Metrisches Gewinde Außen rechts / Innen links |
| Gewindesteigungsbereich P | 3,5 bis 5,0 mm |
| Anwendungsbeispiele | M30, M36, M39, M42, M48, M52 |
| Gewindeprofil | iSO teilweise |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |
Außeneinsatz für metrische Großgewinde 22 ER 3,5-5 mm
Der 22 ER N60 BMA-Gewindeeinsatz ist ein verstärktes Drehwerkzeug für Außengewinde mit grober Steigung von 3,5 bis 5 mm. Der metrische Außengewindeeinsatz 22 ER zeichnet sich durch eine solide Konstruktion aus, die die erforderliche Steifigkeit für das Drehen großer Durchmesser und hoher Lasten bietet, die für Industriegewinde mit grober Steigung typisch sind.
Die wichtigsten Vorteile des 22 ER N60 BMA-Einsatzes
- Angebot an großen Industriegewinden - Herstellung von M30, M36, M42, M48 und größeren Gewinden mit Steigungen von 3,5 bis 5 mm in Stahlkonstruktionen
- Solide 22er-Wendeschneidplatte für schwere Bearbeitungen - die größere Wendeschneidplatte als die 16er minimiert Vibrationen und gewährleistet Haltbarkeit bei hohen Schnittkräften
- Universelles 60-Grad-Profil - unterstützt metrische und US UNC Grobgewindegrößen, die in der Schwerindustrie große Steigungen erfordern
- Auswechselbare Verwendung - die Wendeschneidplatte kann sowohl als Außengewinde als auch als Innengewinde verwendet werden, wenn sie in einem speziellen 22er-Halter montiert ist
- Hohe Belastbarkeit - die verstärkte Konstruktion verlängert die Standzeit des Werkzeugs beim Gewindeschneiden großer Bauteile auf einer Drehmaschine
Eine Wendeplatte, die in der Werkzeugmaschinen- und Stahlbauindustrie für die Herstellung von großen Bolzen und Gewindeteilen verwendet wird. Ideal für Werkstätten, die schwere Maschinen, Bergbauausrüstungen und Konstruktionen warten, die große Gewinde mit groben Steigungen benötigen. Bereiten Sie den Nenndurchmesser der Welle vor, bevor Sie mit dem Gewindeschneiden auf der Drehmaschine beginnen.
Schnittparameter für rechtsdrehende Außengewindeeinsätze 22 ER Steigung 3,5 - 5 mm
| ISO-Zeichen | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm | 3,5-5,0 |
|---|---|
| Anzahl der Durchgänge | 10-20 |
Häufig gestellte Fragen
1. In welche Werkzeughalter wird die 22 ER N60 BMA-Wendeplatte montiert?
Die Wendeschneidplatte wird in rechte Außenfräser mit einer 22 ER-Aufnahme und in linke Innenbohrstangen mit einer 22-Aufnahme montiert. Die größere 22er-Wendeschneidplatte im Vergleich zur 16er-Wendeschneidplatte bietet die verstärkte Ausführung, die für das Drehen großer Gewinde mit groben Steigungen über 3 mm auf Industriewellen erforderlich ist.
2. Welche großen Gewinde können mit der Wendeschneidplatte 22 ER N60 hergestellt werden?
Die Wendeplatte eignet sich für große metrische M30-, M36-, M42-, M48- und größere Gewinde mit Steigungen von 3,5 bis 5 mm, die in der Schwerindustrie verwendet werden. Das N 60-Grad-Profil ermöglicht auch das Drehen von großen US UNC-Grobgewinden, die im Maschinenbau und in großen Industrieanlagen verwendet werden.
3. Warum ist eine 22er-Wendeplatte für Gewinde über M30 erforderlich?
Die Wendeschneidplatte22 ist deutlich größer als die Wendeschneidplatte 16, was sich in einer höheren strukturellen Steifigkeit niederschlägt. Bei Gewinden mit mehr als 3 mm Steigung und Durchmessern über 30 mm sind die Schnittkräfte sehr hoch, so dass eine massivere Wendeschneidplatte die Prozessstabilität gewährleistet, Vibrationen verhindert und die Standzeit des Werkzeugs deutlich erhöht.
4. Wie berechnet man die Drehtiefe eines Grobgewindes?
H1 - Höhe des Gewindeumrisses, angegeben in [mm] || P - Steigung des Gewindes, angegeben in [mm]
H1 [mm] = 0,6134 × P
