Beschreibung
Technische Daten des Einsatzes für metrisches Gewinde 22 IR innen 4 mm
| Technische daten | |
|---|---|
| Seitenlänge L | 22 mm |
| Gewindeprofil | 60 Grad |
| Einsatztyp | Metrisches Innengewinde rechts |
| Gewindesteigung P | 4 mm |
| Gewindeprofil | Voll-ISO |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |

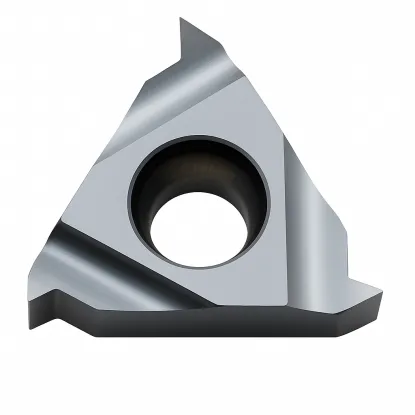

Wendeschneidplatten der Drehmeißel 22 IR 4 ISO HTA Horn ist für das Präzisionsdrehen von metrischen Innengewinden mit einem 60-Grad-Dreiecksprofil konzipiert. Das Vollprofil bildet den gesamten Umriss der Spule ab - vom Boden bis zur Spitze - und gewährleistet so die Einhaltung der ISO-Norm, eine hohe Maßgenauigkeit und eine glatte Gewindeoberfläche.
Wendeschneidplatten sie ist für eine Steigung von 4 mm ausgelegt und ermöglicht die Bearbeitung von metrischen Standard- (M) und Feingewinden (MF). Die optimierte Geometrie des 22 IR stabilisiert den Prozess in der Serien- und Einzelfertigung und reduziert Vibrationen und Schneidenverschleiß.
Die Herstellung aus HTA-Hartmetall garantiert hohe Verschleißfestigkeit und Zuverlässigkeit in einer Vielzahl von Werkstoffen: Kohlenstoff- und legierte Stähle, Gusseisen, rostfreie Stähle und Nichteisenmetalle. Die Schutzbeschichtung erhöht die Lebensdauer der Klinge und erhält die Gewindequalität bei erhöhter Wärmebelastung.
Wendeschneidplatten funktioniert mit rechtsdrehenden Messern für Innengewinde mit 22-mm-Buchse. Die Befestigung erfolgt mit einer Torx-Schraube M4x16, die für sicheren Sitz, Steifigkeit und Prozesssicherheit sorgt.
- Präzisions-ISO-Gewinde - Vollprofil garantiert die Einhaltung der Norm und eine hohe Oberflächenqualität.
- 4 mm Steigung - M- und MF-Gewinde können unter Beibehaltung der Maßwiederholbarkeit gedreht werden.
- Stabile Montage - 22-mm-Buchse und Torx-Schraube M4x16 erhöhen die Steifigkeit des Satzes.
- Lange Lebensdauer - HTA-Qualität und Schutzbeschichtung reduzieren den Schneidenverschleiß.
Wendeschneidplatten 22 IR 4 ISO HTA Horn wird für Betriebe empfohlen, die Präzision, Wiederholgenauigkeit und hohe Produktivität beim Drehen von metrischen Innengewinden benötigen.
Schneiddaten für rechtsschneidende Wendeplatte 22 IR 4 mm Steigung Horn
| ISO-Symbol | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] |
|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-7 | 4-7 | 4-9 | 6-10 | 5-11 |
Häufig gestellte Fragen
Welche Drehwerkzeuge sind mit wendeschneidplatten kompatibel?
Wendeschneidplatten sie ist mit den meisten Standard-Drehwerkzeugen für rechtsgängige Innengewinde kompatibel, die mit einem 22 mm Plattensitz ausgestattet sind.
Welche Gewinde können mit dieser Wendeplatte gedreht werden?
Wendeschneidplatten die Wendeplatte eignet sich zum Schneiden von metrischen Gewinden mit einer Steigung von 4 mm, unabhängig vom Gewindedurchmesser. Gewinde wie M36, M39 und metrische Feingewinde M42x4, M45x4, M48x4, M52x4 und alle anderen mit einer Steigung von 4 mm sind möglich.
Was bedeutet Vollgewindeprofil?
Ein Vollgewindeprofil bedeutet, dass die Schneidkante der Wendeschneidplatte den gesamten Umriss des Gewindes nachbildet - sowohl den Winkel als auch den Grund- und Scheitelpunkt. Daher hat ein mit einer Vollprofil-Wendeschneidplatte hergestelltes Gewinde sofort die richtige Form gemäß der Norm, ohne dass eine zusätzliche Bearbeitung des Durchmessers erforderlich ist. Dies führt zu einer höheren Genauigkeit, einer glatteren Gewindeoberfläche und einer Wiederholbarkeit der Abmessungen, was sich in einem stabilen Bearbeitungsprozess und besser passenden Bauteilen niederschlägt.
Was ist die Steigung eines gedrehten Gewindes?
H1 - Höhe des Gewindeumrisses, angegeben in [mm] || P - Steigung des Gewindes, angegeben in [mm]
H1 [mm]=0,54127*P
Für diese Steigung gilt: H1=0.54*4mm=2.16mm
