Wendeschneidplatten für metrische Innengewinde 4,5 mm 22 ER HTA Horn
search
  • Wendeschneidplatten für metrische Innengewinde 4,5 mm 22 ER HTA Horn
  • Wendeschneidplatten für metrische Innengewinde 4,5 mm 22 ER HTA Horn - nr. 1
  • Wendeschneidplatten für metrische Innengewinde 4,5 mm 22 ER HTA Horn - nr. 2

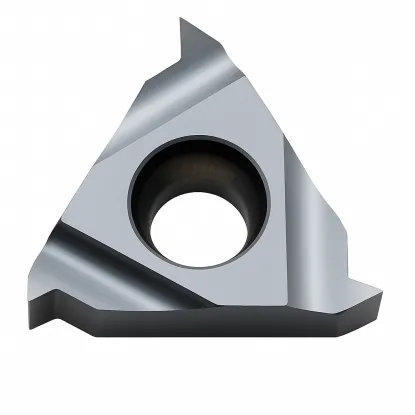

Wendeschneidplatten 22 IR 4.5 ISO HTA Horn

Horn Horn
14938
10,68 € brutto

Nettopreis 8,68 €

Nicht auf Lager
Nicht auf Lager

Anrufen und bestellen: (44) 755-04-05

Beschreibung

Technische Daten der Einsätze für metrische Gewinde 22 ER innen 4,5 mm

Technische daten
Seitenlänge L 22 mm
Gewindeprofil 60 Grad
Einsatztyp Metrisches Innengewinde rechts
Gewindesteigung P 4,5 mm
Gewindeprofil Voll-ISO
Hartmetallsorte MTA Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle
płytka do gwintów wymiary

Wendeschneidplatten zum Gewindedrehen 22 IR 4.5 ISO HTA Horn ist ein Hochleistungsschneidwerkzeug zum Präzisionsdrehen von metrischen Innengewinden mit einem 60-Grad-Dreiecksprofil. Dank seines Vollprofils formt wendeschneidplatten den gesamten Gewindeumriss - vom Boden bis zur Spitze - und gewährleistet so die Einhaltung der ISO-Norm, Maßgenauigkeit und eine glatte Werkstückoberfläche.

Wendeschneidplatten er ist für Gewinde mit einer Steigung von 4,5 mm geeignet und ermöglicht die Herstellung von großen metrischen Normalgewinden (M) und Feingewinden (MF). Die Geometrie des 22 IR ermöglicht ein effizientes und wiederholgenaues Drehen von rechtsgängigen Innengewinden in der Serien- und Einzelfertigung.

Der aus hochwertigem HTA-Hartmetall hergestellte wendeschneidplatten zeichnet sich durch hohe Verschleißfestigkeit und stabile Leistung bei der Bearbeitung von Kohlenstoffstählen, legierten Stählen, Gusseisen, rostfreien Stählen und Nichteisenmetallen aus. Die Schutzbeschichtung erhöht die Standzeit der Werkzeuge und gewährleistet eine reproduzierbare Gewindequalität auch unter anspruchsvollen Schnittbedingungen.

22 IR 4.5 ISO HTA Horn wird auf Drehmessern mit einer 22-mm-Aufnahme verwendet, die für die Innenspannung von Wendeplatten geeignet ist. Die Klemmung erfolgt mit einer Torx-Schraube M4x16, die Stabilität und Sicherheit des Bearbeitungsprozesses garantiert.

  • Präzisions-ISO-Innengewinde - das Vollprofil gewährleistet die Einhaltung der Norm und die ideale Gewindeform.
  • 4,5 mm Steigung - ermöglicht die Bearbeitung von großen metrischen M- und MF-Gewinden.
  • Stabile Klemmung - 22-mm-Buchse und Torx-Bolzen M4x16 garantieren Steifigkeit und Sicherheit.
  • Langlebigkeit und Leistung - HTA-Hartmetall und Schutzbeschichtung erhöhen die Lebensdauer des Werkzeugs.

Wendeschneidplatten 22 IR 4,5 ISO HTA Horn ist eine zuverlässige Lösung für Produktionsbetriebe, die höchste Präzision, Stabilität und Effizienz beim Drehen von Innengewinden suchen.

Schnittparameter für die 22 IR-Wendeplatte Steigung 4,5 mm Horn

ISO-SymbolWerkstoffSchnittgeschwindigkeit Vc [m/min]
P Stahl 50-180
M Rostfreier Stahl 50-90
K Gusseisen 65-120
N Aluminium und Nichteisenmetalle 90-180

Häufig gestellte Fragen

Wie viele Einsätze sind für die Herstellung eines Gewindes erforderlich?

Der Hersteller empfiehlt, dass zur Herstellung eines Gewindes mit einer Steigung von 4,5 mm zwischen 10 und 20 Durchgänge erforderlich sind.

Mit welcher Art von Drehmessern ist wendeschneidplatten kompatibel?

Wendeschneidplatten sie ist mit den meisten Standard-Drehwerkzeugen für rechtsgängige Innengewinde kompatibel, die mit einem 22 mm Plattensitz ausgestattet sind.

Welche Gewinde können mit dieser Wendeplatte gedreht werden?

Wendeschneidplatten sie ermöglicht das Schneiden von metrischen Gewinden mit einer Steigung von 4,5 mm, unabhängig vom Gewindedurchmesser.

Was bedeutet Vollgewindeprofil?

Volles Gewindeprofil bedeutet, dass die Schneidkante der Wendeschneidplatte den gesamten Umriss des Gewindes abbildet - sowohl den Winkel als auch den Grund- und Scheitelpunkt. Daher hat ein mit einer Vollprofil-Wendeschneidplatte hergestelltes Gewinde sofort die richtige Form gemäß der Norm, ohne dass eine zusätzliche Bearbeitung des Durchmessers erforderlich ist. Dies führt zu einer höheren Genauigkeit, einer glatteren Gewindeoberfläche und einer Wiederholbarkeit der Abmessungen, was sich in einem stabilen Bearbeitungsprozess und besser passenden Bauteilen niederschlägt.

Was ist die Steigung eines gedrehten Gewindes?

H1 - Höhe des Gewindeumrisses, angegeben in [mm] || P - Steigung, angegeben in [mm]
H1 [mm]=0.54127*P
H1=0.54*4.5mm=2.43mm
