Wendeschneidplatten für metrische Innengewinde - 5 mm 22 ER HTA Horn
search
  • Wendeschneidplatten für metrische Innengewinde - 5 mm 22 ER HTA Horn
  • Wendeschneidplatten für metrische Innengewinde - 5 mm 22 ER HTA Horn - nr. 1
  • Wendeschneidplatten für metrische Innengewinde - 5 mm 22 ER HTA Horn - nr. 2

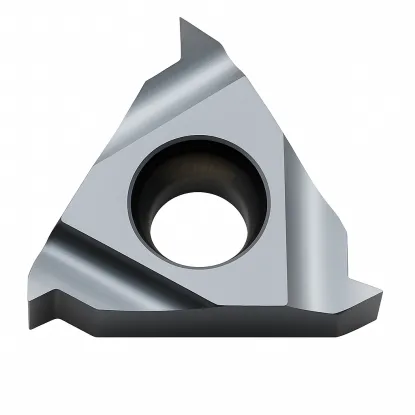

Wendeschneidplatten 22 IR 5 ISO HTA Horn

Horn Horn
14939
10,68 € brutto

Nettopreis 8,68 €

Nicht auf Lager
Nicht auf Lager

Anrufen und bestellen: (44) 755-04-05

Beschreibung

Technische Daten des Einsatzes für metrisches Gewinde 22 ER innen 5 mm

Technische daten
Seitenlänge L 22 mm
Gewindeprofil 60 Grad
Einsatztyp Metrisches rechtsgängiges Innengewinde
Gewindesteigung P 5 mm
Gewindeprofil Voll-ISO
Hartmetallsorte MTA Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle
płytka do gwintów wymiary

Wendeschneidplatten zum Gewindedrehen 22 IR 5 ISO HTA Horn ist ein Spezialwerkzeug für das Präzisionsdrehen von metrischen Innengewinden mit einem 60-Grad-Dreiecksprofil. Dank seines Vollprofils reproduziert wendeschneidplatten den gesamten Umriss des Gewindes - vom Boden bis zum Scheitelpunkt - was die Einhaltung der ISO-Norm, hohe Genauigkeit und eine glatte Oberfläche auf dem Werkstück garantiert.

Wendeschneidplatten sie ist für Gewinde mit einer Steigung von 5 mm geeignet und ermöglicht die Bearbeitung von großen metrischen Normalgewinden (M) und Feingewinden (MF). Die Geometrie 22 IR ermöglicht ein effizientes und wiederholgenaues Drehen von rechtsgängigen Innengewinden in der Einzel- und Serienfertigung.

Hergestellt aus hochwertigem HTA-Hartmetall, zeichnet sich wendeschneidplatten durch hohe Verschleißfestigkeit und Stabilität in einer Vielzahl von Werkstoffen aus - von unlegierten und legierten Stählen über Gusseisen bis hin zu rostfreien Stählen und Nichteisenmetallen. Die zusätzliche Schutzschicht erhöht die Standzeit der Werkzeuge und sorgt für eine bessere Wärmeableitung bei schwierigen Schnittbedingungen.

22 IR 5 ISO HTA Horn wird für Drehmesser verwendet, die zum Einspannen von Innenwendeplatten mit einem 22-mm-Sockel bestimmt sind. Die Klemmung erfolgt mit einer Torx M4x16 Schraube, die Stabilität und Prozesssicherheit garantiert.

  • Präzisionsdrehen von ISO-Innengewinden - das Vollprofil gewährleistet die Einhaltung der Norm und eine hohe Oberflächenqualität.
  • 5 mm Steigung - große metrische M- und MF-Gewinde möglich.
  • Stabile Befestigung - 22-mm-Buchse und Torx-Schraube M4x16 garantieren Stabilität und Sicherheit.
  • Langlebigkeit und Zuverlässigkeit - HTA-Hartmetall und Schutzbeschichtung verlängern die Lebensdauer des Werkzeugs.

Wendeschneidplatten die22 IR 5 ISO HTA Horn ist die ideale Wahl für Fräser, die hohe Präzision, Stabilität und Zuverlässigkeit beim Drehen von Innengewinden benötigen.

Schnittparameter für die Wendeplatte 22 IR 5 mm Steigung Horn

ISO-SymbolWerkstoffSchnittgeschwindigkeit Vc [m/min]
P Stahl 50-180
M Rostfreier Stahl 50-90
K Gusseisen 65-120
N Aluminium und Nichteisenmetalle 90-180

Häufig gestellte Fragen

Wie viele Einsätze sind für die Herstellung eines Gewindes erforderlich?

Der Hersteller empfiehlt, dass zur Herstellung eines Gewindes mit einer Steigung von 5 mm zwischen 10 und 20 Durchgänge erforderlich sind.

Zu welchen Drehmessern passt die wendeschneidplatten?

Wendeschneidplatten es ist kompatibel mit den meisten Standard-Drehwerkzeugen für rechtsgängige Innengewinde, die mit einem 22 mm Plattensitz ausgestattet sind.

Welche Gewinde können mit dieser Wendeplatte gedreht werden?

Wendeschneidplatten sie ermöglicht das Schneiden von metrischen Gewinden mit einer Steigung von 5 mm unabhängig vom Gewindedurchmesser, wie z.B. M48, M52.

Was bedeutet Vollgewindeprofil?

Volles Gewindeprofil bedeutet, dass die Schneidkante der Wendeschneidplatte den gesamten Umriss des Gewindes nachbildet - sowohl den Winkel als auch den Grund- und Scheitelpunkt. Daher hat ein mit einer Vollprofil-Wendeschneidplatte hergestelltes Gewinde sofort die richtige Form gemäß der Norm, ohne dass eine zusätzliche Bearbeitung des Durchmessers erforderlich ist. Dies führt zu einer höheren Genauigkeit, einer glatteren Gewindeoberfläche und einer Wiederholbarkeit der Abmessungen, was sich in einem stabilen Bearbeitungsprozess und besser passenden Bauteilen niederschlägt.

Was ist die Steigung eines gedrehten Gewindes?

H1 - Höhe des Gewindeumrisses, angegeben in [mm] || P - Steigung, angegeben in [mm]
H1 [mm]=0,54127*P
H1=0,54*5mm=2,7mm
