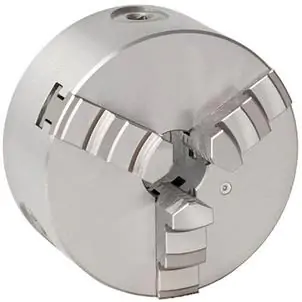

Uchwyt tokarski 160 3204 DIN 6350 Sharp

Producent: Sharp

kod produktu: 00016

330,16 € brutto

Cena netto: 268,42 €

Out of stock

Call and order: (44) 755-04-05

Beschreibung

Dane techniczne uchwytu tokarskiego 160

- A - 160 mm,

- B - 64,5 mm

- C - 4,

- D (H7) - 125 mm,

- E - 42 mm,

- F - 140 mm,

- J - 32 mm,

- waga uchwytu tokarskiego 160 - 10 Kg.

Uchwyt tokarski 160 samocentrujący

Uchwyt tokarski 160 3 szczękowy model 3204. Osadzenie według DIN 6350.

Wszystkie powierzchnie robocze uchwytu tokarskiego 160 są hartowane i szlifowane. Dzięki temu uchwyt tokarski 160 ma zwiększone właściwości wytrzymałościowe i zapewnia dłuższy okres eksploatacji z zachowaniem dokładności i powtarzalności. Ważną zaletą jest wysoka dokładność i precyzja centrowania. Uchwyt tokarski 160 trzyszczękowy jest uchwytem z mocowaniem ręcznym.

W skład uchwytu tokarskiego wchodzą (pokrywka, tarcza spiralna, kołek z gwintem, kółko zębate, szczęka jednolita twarda, korpus, klucz).

Wyjaśnienie oznaczenia uchwytu tokarskiego 160 3204:

Pierwsza cyfra oznacza typ uchwytu. Mogą być dwa rodzaje uchwytów :

- samocentrujący oznaczony cyfrą 3

- z niezależnym ustawieniem szczęk oraz kombinowany oznaczony cyfrą 4.

Druga cyfra oznacza rodzaj szczęk i materiał korpusu.

- uchwyty tokarskei 160 samocentrujące ( cyfra 2 oznacza 3 szczękowy uchwyt o korpusie żeliwnym, cyfra 5 oznacza 3 szczękowy uchwyt o korpusie stalowym, cyfra 6 oznacza 4 szczękowy uchwyt o korpusie żeliwnym, cyfra 7 oznacza 4 szczękowy uchwyt o korpusie stalowym, cyfra 9 oznacza uchwyt zaciskowy )

- uchwyty niezależne i kombinowane ( cyfra 3 oznacza uchwyt z niezależnym ustawieniem szczęk, cyfra 5 oznacza 3 szczękowy uchwyt o korpusie żeliwnym, cyfra 6 oznacza 4 szczękowy uchwyt o korpusie żeliwnym, cyfra 7 oznacza 3 szczękowy uchwyt o korpusie stalowym, cyfra 8 oznacza 4 szczękowy uchwyt o korpusie stalowym )

Trzecia cyfra oznacza typ osadzenia.

- 0 oznacza osadzenie cylindryczne – DIN 6350, 1 oznacza osadzenie typu A – DIN 55026, 3 oznacza osadzenie typu C – DIN 55027, 4 osadzenie typu D – DIN55029, 5 oznacza osadzenie typu L – długi stożek, 6 oznacza osadzenie regulowane, 7 oznacza osadzenie od przodu, cylindryczne,– DIN 6350, 8 oznacza osadzenie gwintowane – DIN 800

Czwarta cyfra oznacza rodzaj szczęk.

- uchwyty samocentrujące ( cyfra 4 oznacza szczęki jednolite, cyfra 5 oznacza szczęki dzielone )

- uchwyty z niezależnym nastawieniem szczęk ( cyfra 4 oznacza szczęki jednolite o korpusie żeliwnym, cyfra 5 oznacza szczęki dzielone o korpusie żeliwnym, cyfra 6 oznacza szczęki jednolite o korpusie stalowym, cyfra 7 oznacza szczęki dzielone o korpusie stalowym )

Podsumowując, nasz uchwyt jest uchwytem tokarskim 160 samocentrującym 3 szczękowym o korpusie żeliwnym. Osadzenie ma cylindryczne według niemieckiej normy DIN 6350. Posiada szczęki jednolite.
