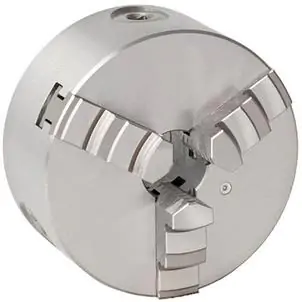

Uchwyt tokarski 125 3204 DIN 6350 Sharp

Producent: Sharp

kod produktu: 10739

233,05 € brutto

Cena netto: 189,47 €

Instant Shipping

Nur noch wenige Teile verfügbar 1 szt.

Instant Shipping

Call and order: (44) 755-04-05

Beschreibung

Dane techniczne uchwytu tokarskiego 125

- A - 125 mm,

- B - 56 mm,

- C - 4,

- D(H7) - 95 mm,

- E - 32 mm,

- F - 108 mm,

- J - 20 mm,

- waga uchwytu tokarskie 125 - 5 Kg.

Uchwyt tokarski 125 samocentrujący

Uchwyt tokarski 125 samocentrujący umożliwia zamocowanie detali o regularnym kształcie (cylindrycznym, kwadratowym, sześciokątnym). Działanie uchwytu samocentrującego polega na unieruchomieniu detalu za pomocą szczęk. Szczęki uchwytu można rozsunąć i wsunąć za pomocą klucza umieszczonego w gnieździe. Szczęki uchwytu tokarkiego 125 schodzą się równomiernie (koncentrycznie) do środka uchwytu i analogicznie, równomiernie się rozchodzą.

Uchwyt tokarski 125 samocentrujący rozróżnia się między innymi ze względu na ilość szczęk. Istnieją na rynku uchwyty dwuszczękowe, trzyszczękowe, czteroszczękowe i sześcioszczękowe. Najbardziej popularnymi oraz uniwersalnymi uchwytami tokarskimi są uchwyty tokarskie samocentrujące trzyszczękowe. Swoją popularność zawdzięczają szerokiemu spektrum zastosowania w produkcji jednostkowej oraz małoseryjnej.

Uchwyty tokarski 125 trzyszczękowy spiralny może być wyposażony w szczęki zwykłe i szczęki odwrotne.

- szczęki zwykłe (wewnętrzne) zazwyczaj używane są do mniejszych detali. Powierzchnia chwytowa jest zarówno ze strony wewnętrznej, jak i zewnętrznej

- szczęki odwrotne (zewnętrzne) zazwyczaj używane są do większych detali. Powierzchnia chwytowa jest ze strony wewnętrznej

Uchwyt tokarski należy do grupy narzędzi z kategorii oprzyrządowanie maszyn. W komplecie z uchwytem tokarskim otrzymujemy w standardzie komplet szczęk zewnętrznych (SJZ-szczęki jednolite zewnętrzne) oraz wewnętrznych (SJW - szczęki jednolite wewnętrzne), śruby mocujące uchwyt oraz klucz do szczęk tokarskich. W samym uchwycie tokarskim 125 znajdują się części takie jak: trzy kółka zębate, tarcza spiralna. Koła zębate uchwytu tokarskiego 125 służą jako część pośrednicząca pomiędzy w ruchu szczękami. Klucz poprzez swój obrót w gnieździe koła zębatego porusza tarczą spiralną, która zmienia położenie szczęk tokarskich, to znaczy zbliża je do siebie koncentrycznie lub je oddala w ten sam sposób.

Uchwyt tokarski 125 może być również użyty do frezarki w przypadku gdy mamy do mocowanie element okrągły - wałek. Takie rozwiązanie często się stosuję w przypadku frezowanie elektrod.

Szlifowane powierzchnie robocze zapewniają dłuższy okres eksploatacji z zachowaniem dokładności i powtarzalności. Uchwyt tokarski 125 jest montowany we wrzecionie obrabiarki przy pomocy tarczy zabierakowej na tylnej części uchwytu. Jest to niezbędne narzędzie dla tokarzy.

Obróbka przedmiotu na tokarce wymaga dokładnego zamocowania w uchwycie tokarskim 125. Wyróżniamy trzy podstawowe rodzaje mocowania detali na tokarce:

-mocowanie w kłach

-mocowanie w uchwycie lub na trzpieniu

-mocowanie w uchwycie z podparciem kła.

Każde z zamocowań ma inne właściwości. Mocowanie w uchwyt tokarski 125 jest bardzo silnym utwierdzeniem przedmiotu, co pozwala na obróbkę zgrubną oraz wykańczającą. Uchwyty tokarskie szczękowe można podzielić na samocentrujące oraz z niezależnym ustawieniem szczęk.
