Beschreibung
Technische Daten Einsatz für metrische Gewinde 16 ER außen 0,5-3,0 mm
| Technische daten | |
|---|---|
| Flankenlänge L | 16 mm |
| Gewindeprofil | 60 Grad |
| Einsatztyp | Metrisches Rechtsaußengewinde |
| Gewindesteigungsbereich P | 0,5 bis 3,0 mm |
| Gewindeprofil | iSO teilweise |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |

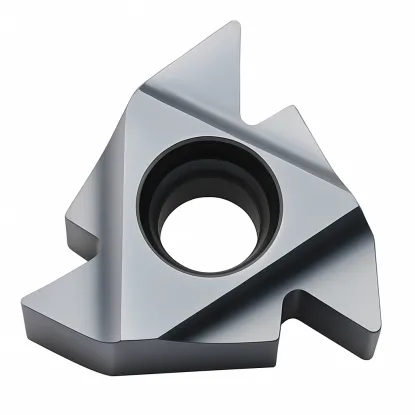

Wendeschneidplatten die metrische Gewindedrehmaschine 16 ER AG60 MTA Horn ist ein hochwertiges Schneidwerkzeug zum Präzisionsdrehen von Außengewinden mit metrischem Dreikantprofil nach ISO-Norm. Der Bereich der unterstützten Gewindesteigungen reicht von 0,5 bis 3 mm, was diesen Einsatz zu einer vielseitigen Lösung für viele Produktionsanwendungen macht.
16 ER AG60 MTA Horn besteht aus Wolframkarbid und ist mit einer PVD-Beschichtung versehen, die eine hohe Verschleißfestigkeit und Schneidkantenstabilität auch bei hoher Belastung garantiert. Dank der optimierten A60-Geometrie wird ein sauberer Gewindeumriss bei gleichzeitig geringem Schneidwiderstand erreicht. Das Produkt eignet sich sowohl für den Einsatz in Drehautomaten als auch auf konventionellen und CNC-Drehmaschinen.
- Universelle Anwendung - Möglichkeit zur Herstellung vieler metrischer Gewindearten, ohne dass das Werkzeug gewechselt werden muss.
- Hohe Standzeit - die moderne Beschichtung erhöht die Abriebfestigkeit und verbessert die Prozessstabilität.
- Präzises Gewindedrehen - die A60-Geometrie gewährleistet eine genaue Darstellung des Gewindeumrisses gemäß ISO-Norm.
Empfohlen für Unternehmen, die bei der Bearbeitung Wert auf Langlebigkeit, Qualität und Wiederholbarkeit der Prozesse legen.
Schnittdaten für die Wendeschneidplatte 16 ER AG60 Horn
| ISO-Symbol | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 1,0-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] |
|---|---|---|---|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Formel für die Höhe des Gewindeprofils [mm]
Höhe des Gewindeprofils H1 [mm]
H1=0,54127*P
wobei:
- H1 - Höhe der Gewindekontur, angegeben in [mm]
- P - Steigung des Gewindes, angegeben in [mm]
Häufig gestellte Fragen
Welche Drehwerkzeuge sind mit wendeschneidplatten kompatibel?
Wendeschneidplatten er ist mit den meisten Standard-Rechtsgewindefräsern mit einem 16-mm-Wendeplattenschlitz kompatibel.
Welche Gewinde können mit diesem Einsatz gedreht werden?
Wendeschneidplatten sie ermöglicht das Schneiden von metrischen Gewinden mit Steigungen von 0,5 mm bis 3 mm, was einem Bereich von M3 bis M27 entspricht.
Was bedeutet ein unvollständiger Gewindeumriss?
Ein unvollständiger Gewindeumriss bedeutet, dass wendeschneidplatten nur das Gewindeprofil formt, nicht aber den Nenndurchmesser, der im Voraus vorbereitet werden muss.
