Beschreibung
Technische Daten für Einsätze für G-Innengewinde
| Technische daten | |
|---|---|
| Seitenlänge L | 16 mm |
| Gewindeprofil | 55 Grad |
| Einsatzkreis | I.C. 3/8" |
| Einsatztyp | zollG Innengewinde, rechtsgängig |
| Gewindesteigungsbereich P | 48 bis 8 Umdrehungen/Zoll oder 0,5 bis 3,0 mm |
| Gewindeprofil | teilweise G |
| Hartmetallsorte MTA | geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |
Schnittdaten für Wendeplatte 16 IR AG55 Horn
| ISO-Zeichen | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] |
|---|---|---|---|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-7 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Formel für die Höhe des Gewindeprofils [mm]
Gewindehöhe H1
H1 [mm]=0,54127*P
wobei:
- H1 - Höhe des Gewindeprofils, angegeben in [mm]
- P - Steigung des Gewindes, angegeben in [mm]
Um [cal] in metrische Einheiten umzurechnen [mm]
P[mm] = 25,4 mm / Steigung (in Zoll).

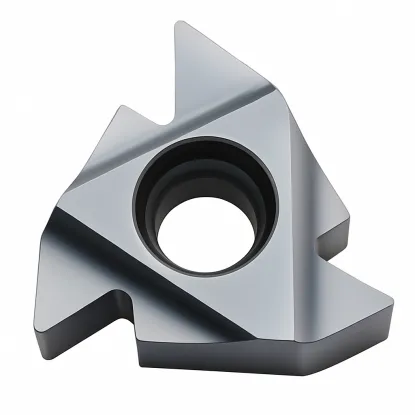

Beschreibung des Einsatzes 16 IR AG55 Grad Innengewinde rechts
Wendeschneidplatten für zöllige rechtsgängige Innengewinde.
Wendeschneidplatten für zöllige G-Innengewinde mit einem unvollständigen Profil, das Gewindeschneiden im Bereich von 48-8 Umdrehungen pro Zoll ermöglicht. Es handelt sich um wendeschneidplatten 3 Schneidkanten. Der Vorteil der Gewindeeinsätze ist, dass sie unabhängig vom Gewindedurchmesser zum Gewindeschneiden hergestellt werden können, sie bieten eine hervorragende Schneidleistung und lange Lebensdauer.
