Beschreibung
Technische Daten für Einsatz für metrische Gewinde 11 ER außen 0,5-1,5 mm
| Technische daten | |
|---|---|
| Seitenlänge L | 11 mm |
| Gewindeprofil | 60 Grad |
| Einsatztyp | Metrisches Gewinde Außen rechts/Innen links |
| Gewindesteigung P | 0,5 bis 1,5 mm |
| Anwendung | M3, M4, M5, M6, M8, M10 |
| Gewindeprofil | iSO teilweise |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |

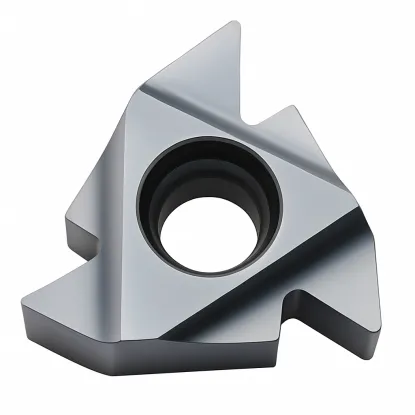

Einsatz für metrisches Außengewinde rechts 11 ER A60
Der BMA-Gewindeeinsatz 11 ER A60 ist ein kompaktes Schneidwerkzeug mit einem Sechzig-Grad-Profil für mittlere und feine Gewinde auf der Drehmaschine im Steigungsbereich von 0,5-1,5 mm. Der metrische Außengewindeeinsatz der 11er-Serie verbindet dank seiner geringeren Abmessungen die Vielseitigkeit des Einsatzes mit einer präzisen Bearbeitung und bietet Stabilität bei mittleren Gewinden mit kleinen Steigungen.
Die wichtigsten Vorteile des 11 ER A60 BMA-Einsatzes
- Breites Spektrum an Feingewinden - fertigt M3, M4, M5, M6, M8, M10 und alle Feingewinde mit Steigungen von einem halben bis eineinhalb Millimetern
- Sechzig-Grad-Universalprofil - unterstützt metrische und US UNC-, UNF-, UNEF-Feingewinde
- Auswechselbare Verwendung - die Wendeplatte funktioniert als Außen-Rechts- und Innen-Linksgewinde, wenn sie im entsprechenden Drehhalter montiert wird
- Wirtschaftliche Lösung - eine Wendeplattengröße deckt alle Hübe von einem halben bis zu eineinhalb Millimetern ab, ohne dass ein Werkzeugwechsel erforderlich ist
Eine Wendeplatte, die von Mechanikern geschätzt wird, die bei der Herstellung und Reparatur von Präzisionsteilen feine Gewinde herstellen. Ideal für Werkstätten, die häufig zwischen mittelgroßen und feinen Gewinden wechseln müssen. Denken Sie daran, den Nenndurchmesser vorzubereiten, bevor Sie mit dem Gewindeschneiden auf der Drehbank beginnen.
Schnittparameter für die rechte Wendeschneidplatte 11 ER Steigung 0,5 - 1,5 mm
| ISO-Zeichen | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] |
|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-6 | 4-7 | 4-9 | 6-10 | 5-11 |
Häufig gestellte Fragen
1. In welche Drehmaschinenmesser wird die 11 ER A60-Wendeplatte eingesetzt?
Die Wendeschneidplatte wird in rechte Außenmesser mit dem Sockel der Serie 11 und in linke Innenbohrmaschinen, die für 11er-Wendeschneidplatten geeignet sind, eingesetzt.
2. Welche Gewinde können mit der 11 ER A60 BMA-Wendeplatte bearbeitet werden?
Die Wendeschneidplatte unterstützt die metrischen Flach- und Feingewinde M3, M4, M5, M6, M8 und M10 mit einer Steigung von einem halben bis eineinhalb Millimetern. Das Sechzig-Grad-Profil ermöglicht auch das Drehen von US UNC-, UNF- und UNEF-Gewinden mit Feingewinden und ist damit ein vielseitiges Werkzeug für die Werkstatt.
3. Warum erfordert das A60-Profil eine Vorbereitung des Wellendurchmessers?
Das Sechzig-Grad-Teilprofil formt nur die Seitenflächen eines Gewindes in einem Sechzig-Grad-Winkel, ohne die Oberseiten der Windungen zu formen. Vor dem Drehen des Gewindes muss der Außendurchmesser mit einer Drehbearbeitung genau gedreht werden, da der Einsatz keine Nachbearbeitung der zylindrischen Oberfläche über den Umriss des Gewindes selbst hinaus beinhaltet.
4. Wie wird die Höhe des Umrisses eines gedrehten Gewindes berechnet?
H1 - Höhe des Gewindeumrisses, angegeben in [mm] || P - Steigung des Gewindes, angegeben in [mm]
H1 [mm]=0,54127*P
