Beschreibung
Dane techniczne płytki do gwintów metrycznych 22 ER wewnętrznych 4,5 mm
| Dane techniczne | |
|---|---|
| Długość boku L | 22 mm |
| Profil gwintu | 60 stopni |
| Typ płytki | Gwint Metryczny Wewnętrzny Prawy |
| Zakres skoku gwintu P | 4,5 mm |
| Profil gwintu | Pełny ISO |
| Gatunek węglika MTA | Przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |

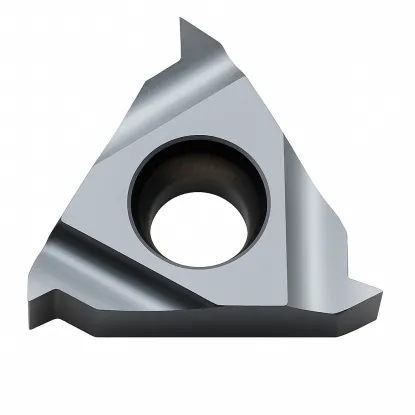

Płytka do gwintowania 22 IR 4,5 ISO HTA Horn to wysokiej klasy narzędzie skrawające przeznaczone do precyzyjnego toczenia gwintów wewnętrznych metrycznych o profilu trójkątnym 60 stopni. Dzięki pełnemu profilowi płytka formuje cały zarys gwintu – od dna po wierzchołek – zapewniając zgodność z normą ISO, dokładność wymiarową oraz gładką powierzchnię obrabianej części.
Płytka dedykowana jest do gwintów o skoku 4,5 mm, co pozwala na wykonywanie dużych gwintów metrycznych zwykłych (M) oraz drobnozwojnych (MF). Geometria 22 IR umożliwia skuteczne i powtarzalne toczenie gwintów wewnętrznych prawych w produkcji seryjnej oraz jednostkowej.
Wykonana z wysokogatunkowego węglika spiekanego HTA, płytka odznacza się dużą odpornością na zużycie i stabilnością pracy w obróbce stali węglowych, stopowych, żeliwa, stali nierdzewnych oraz metali kolorowych. Powłoka ochronna zwiększa trwałość narzędzia i zapewnia powtarzalną jakość gwintów także w wymagających warunkach skrawania.
22 IR 4,5 ISO HTA Horn stosowana jest w nożach tokarskich z gniazdem 22 mm, przystosowanych do mocowania płytek wewnętrznych. Mocowanie odbywa się przy pomocy śruby Torx M4x16, co gwarantuje stabilność i bezpieczeństwo procesu obróbczego.
- Precyzyjne gwinty wewnętrzne ISO – pełny profil zapewnia zgodność z normą i idealny kształt gwintu.
- Skok 4,5 mm – możliwość obróbki dużych gwintów metrycznych M i MF.
- Stabilne mocowanie – gniazdo 22 mm i śruba Torx M4x16 gwarantują sztywność oraz bezpieczeństwo pracy.
- Trwałość i wydajność – węglik HTA oraz powłoka ochronna zwiększają żywotność narzędzia.
Płytka 22 IR 4,5 ISO HTA Horn to niezawodne rozwiązanie dla zakładów produkcyjnych poszukujących najwyższej precyzji, stabilności i efektywności w toczeniu gwintów wewnętrznych.
Parametry skrawania dla płytki 22 IR skok 4,5 mm Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Często zadawane pytania
Ile trzeba wykonać przejść płytką aby uzyskać gwint?
Producent zaleca: aby wykonać gwint o skoku 4,5 mm należy wykonać między 10 a 20 przejść.
Do jakich noży tokarskich pasuje płytka?
Płytka jest kompatybilna z większością standardowych noży tokarskich do gwintów wewnętrznych prawych, wyposażonych w gniazdo na płytki o wymiarze 22 mm.
Jakie gwinty można toczyć tą płytką?
Płytka umożliwia nacinanie gwintów metrycznych o skoku 4,5 mm niezależnie od średnicy gwintu.
Co oznacza pełny zarys gwintu?
Pełny profil gwintu oznacza, że krawędź skrawająca płytki odwzorowuje cały zarys gwintu – zarówno kąt, jak i jego podstawę oraz wierzchołek. Dzięki temu gwint wykonany płytką pełnoprofilową ma od razu prawidłowy kształt zgodny z normą, bez konieczności dodatkowej obróbki średnicy. Rozwiązanie to zapewnia większą dokładność, gładką powierzchnię gwintu i powtarzalność wymiarową, co przekłada się na stabilny proces obróbki i lepsze dopasowanie elementów.
Jaka jest wysokość zarysu gwintu toczonego
H1 - Wysokość zarysu gwintu podany w [mm] || P - skok gwintu podany w [mm]
H1 [mm]=0,54127*P
H1=0,54*4,5mm=2,43 mm
