Beschreibung
Dane techniczne płytki do gwintów calowych wewnętrznych G
| Dane techniczne | |
|---|---|
| Długość boku L | 16 mm |
| Profil gwintu | 55 stopni |
| Okrąg wpisany w płytkę | I.C. 3/8" |
| Typ płytki | gwint calowy G wewnętrzny prawy |
| Zakres skoków gwintu P | 48-8 zwoi/cal lub 0,5 do 3,0 mm |
| Profil gwintu | niepełny G |
| Gatunek węglika MTA | przeznaczony do stali węglowych, stopowych, żeliwa, nierdzewnych, staliwa, żeliwa i metali nieżelaznych |
Parametry skrawania dla płytki 16 IR AG55 Horn
| Symbol ISO | Materiał | Prędkość skrawania Vc [m/min] |
|---|---|---|
| P | Stal | 50-180 |
| M | Stal nierdzewna | 50-90 |
| K | Żeliwo | 65-120 |
| N | Aluminium i materiały nieżelazne | 90-180 |
Liczba zalecanych przejść w zależności od skoku gwintu
| Skok mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] | 1,75-[14] | 2,0-[12] | 2,5-[10] | 3,0-[8] |
|---|---|---|---|---|---|---|---|---|---|
| Liczba przejść | 3-7 | 4-7 | 4-9 | 6-10 | 5-11 | 9-12 | 6-13 | 7-15 | 8-17 |
Wzór na wysokość zarysu gwintu [mm]
Wysokość zarysu gwintu H1
H1 [mm]=0,54127*P
gdzie:
- H1 - Wysokość zarysu gwintu podany w [mm]
- P - skok gwintu podany w [mm]
Aby przejść na jednostki [cal] na metryczne [mm]
P[mm] = 25,4 mm / skok ( w calach).

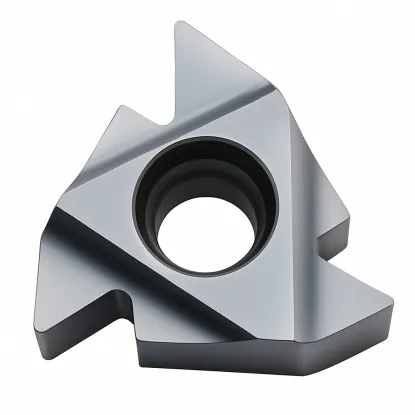

Opis płytki 16 IR AG55 stopni prawej wewnętrznej
Płytka do gwintów calowych wewnętrznych prawa.
Płytka do gwintów calowych G wewnętrznych o niepełnym profilu umożliwiającym gwintowania w zakresie 48-8 zwoi na cal. Jest to płytka 3 ostrzowa.Zaleta płytek do gwintów to możliwość wykonania gwintu niezależnie od jego średnicy, zapewniają doskonałą wydajność w czasie skrawania i długi czas użytkowania.
