Beschreibung
Dane techniczne gwintownika ręcznego M22x1,5
| Dane techniczne | |
|---|---|
| Średnica znamionowa d1 mm | M22 |
| Skok gwintu P mm | 1,5 mm |
| Długość całkowita l1 | 80 mm |
| Długość części roboczej l2 | 22 mm |
| Średnica części chwytowej d2 | 18 mm |
| Wielkość zabieraka kwadratowego a | 14,5 mm |
| Średnica otworu pod gwint | 20,5 mm |
| Kąt Gwintu G | 60 stopni |
| Norma gwintu | ISO DIN 13 |
| Tolerancja gwintownika | ISO2 6H |
Gwintowniki ręczne M22x1,5 drobnozwojne
Gwintownik Ręczny M22X1,5 DIN 2181/2 6H HSS przeznaczony do ręcznego wykonywania metrycznych gwintów drobnozwojnych w stalach i żeliwie; w eksploatacji warsztatowej gwintownik ręczny M22x1,5 utrzymuje profil 60 stopni i powtarzalność wymiarową otworu klasy 6H.
Parametry konstrukcyjne: rozmiar M22, skok P=1,5; kierunek prawy; stal szybkotnąca HSS, wykonanie szlifowane; rowki proste dla równomiernego łamania wióra; chwyt walcowy z zabierakiem kwadratowym; zalecane wiertło 20,5 mm zapewniające właściwe wypełnienie profilu i osiowe prowadzenie w cyklu ręcznym.
- Stabilny start obróbki. Nakrój stopniowany równoważy siły skrawania i chroni strefę wejścia przed rozkalibrowaniem.
- Precyzyjne pasowanie. Klasa 6H współpracuje z 6g, utrzymując nominalny luz i czystość zarysu złącza.
- Organizacja procesu - Zestaw gwintowników ręcznych M22x1,5 przyspiesza dojście do pełnego profilu bez pogorszenia osiowości, także w otworach trudnodostępnych.
- Wykończenie powierzchni. Szlifowana krawędź oraz rowki proste sprzyjają niskiej chropowatości i przewidywalnej geometrii zwoju.
Komplet gwintowników M22x1,5 DIN 2181/2 6H HSS zapewnia kontrolowaną geometrię i powtarzalne wyniki w obróbce jednostkowej oraz montażu precyzyjnym. Ustalenia normatywne: wykonanie wg DIN 2181/2; zarys 60 stopni zgodny z ISO 68-1; serie i skoki wg ISO 261/262; tolerancje ISO 965 (otwór 6H).

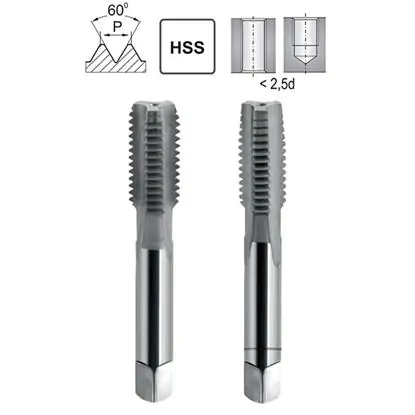

Etapy nacinania gwintu M22x1,5 w zestawie 2-częściowym: zdzierak i wykańczak
Często zadawane pytania
1. Co zawiera zestaw M22x1,5?
Komplet składa się z dwóch gwintowników – zdzieraka oraz wykańczaka, które stosowane kolejno gwarantują pełne uformowanie gwintu.
2. Czy gwintownik M22x1,5 DIN 2181 nadaje się do otworów nieprzelotowych?
Tak, zestaw może być stosowany zarówno w otworach przelotowych, jak i nieprzelotowych, zgodnie z normą DIN 2181 i klasą 6H.
3. Jakie są zalety wykonania ze stali HSS?
Stal szybkotnąca HSS zapewnia dużą trwałość, odporność na ścieranie i stabilną pracę nawet w wymagających warunkach.
