Beschreibung
Dane techniczne gwintownika ręcznego M20x1,25
| Dane techniczne | |
|---|---|
| Średnica znamionowa d1 mm | M20 |
| Skok gwintu P mm | 1,25 mm |
| Długość całkowita l1 | 80 mm |
| Długość części roboczej l2 | 22 mm |
| Średnica części chwytowej d2 | 16 mm |
| Wielkość zabieraka kwadratowego a | 12 mm |
| Średnica otworu pod gwint | 18,8 mm |
| Kąt Gwintu G | 60 stopni |
| Norma gwintu | ISO DIN 13 |
| Tolerancja gwintownika | ISO2 6H |
Gwintowniki ręczne M20x1,25 do stali nierdzewnej
Gwintownik Ręczny M20X1,25 DIN 2181/2 HSSE Fra przeznaczony jest do nacinania metrycznych gwintów drobnozwojnych w stalach konstrukcyjnych i stopowych; w praktyce warsztatowej gwintownik ręczny M20x1,25 utrzymuje zarys 60 stopni oraz przewidywalne pasowanie otworu klasy 6H.
Charakterystyka robocza: rozmiar M20, skok P=1,25; kierunek prawy; HSSE (kobaltowa stal szybkotnąca) w wykonaniu Fra, wykończenie szlifowane; rowki proste dla kontrolowanego formowania i ewakuacji wióra; chwyt walcowy z zabierakiem kwadratowym do pracy z pokrętłem; zalecane wiertło 18,75 mm, co sprzyja właściwemu wypełnieniu profilu i osiowemu prowadzeniu.
- Płynność przebiegów. Komplet gwintowników ręcznych M20x1,25 ułatwia przejście od zdzierania do wykańczania bez utraty osiowości.
- Wysoka odporność cieplna. HSSE utrzymuje ostrość krawędzi przy większym obciążeniu termicznym, stabilizując kształt zwoju w stalach o podwyższonej wytrzymałości.
- Stabilny start obróbki. Stopniowy nakrój wejściowy i delikatne fazowanie ograniczają moment skręcający oraz chronią strefę wejścia.
- Precyzyjne pasowanie. Otwór w klasie 6H współdziała z gwintami 6g, zapewniając nominalny luz i czysty zarys profilu.
Ramowe normy i tolerancje: wykonanie wg DIN 2181/2; zarys metryczny 60 stopni zgodny z ISO 68-1; serie wymiarowe i skoki wg ISO 261/262; tolerancje dla gwintów wewnętrznych według ISO 965 (otwór 6H). Gwintownik Ręczny M20X1,25 DIN 2181/2 HSSE Fra zapewnia powtarzalną geometrię zwoju i kontrolowaną chropowatość w operacjach jednostkowych oraz montażowych.

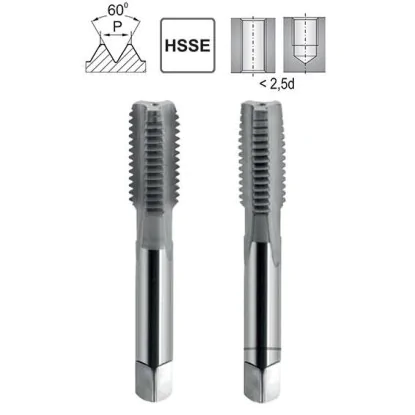

Etapy nacinania gwintu M20x1,25 w zestawie 2-częściowym: zdzierak i wykańczak
Często zadawane pytania
1. Co zawiera zestaw M20x1,25?
Komplet składa się z dwóch gwintowników – zdzieraka oraz wykańczaka, które stosowane kolejno gwarantują pełne uformowanie gwintu.
2. Do jakich materiałów przeznaczony jest gwintownik M20x1,25?
Narzędzie HSS sprawdza się w obróbce stali niskowęglowej, aluminium, mosiądzu i innych materiałów o dobrej skrawalności.
3. Czy gwintownik M20x1,25 DIN 2181 nadaje się do otworów nieprzelotowych?
Tak, zestaw może być stosowany zarówno w otworach przelotowych, jak i nieprzelotowych, zgodnie z normą DIN 2181 i klasą 6H.
