Beschreibung
Dane techniczne gwintownika ręcznego M17x1,5
| Dane techniczne | |
|---|---|
| Średnica znamionowa d1 mm | M17 |
| Skok gwintu P mm | 1,5 mm |
| Długość całkowita l1 | 102 mm |
| Długość części roboczej l2 | 32 mm |
| Średnica części chwytowej d2 | 12,5 mm |
| Wielkość zabieraka kwadratowego a | 10 mm |
| Średnica otworu pod gwint | 15,5 mm |
| Kąt Gwintu G | 60 stopni |
| Norma gwintu | ISO DIN 13 |
| Tolerancja gwintownika | ISO2 6H |

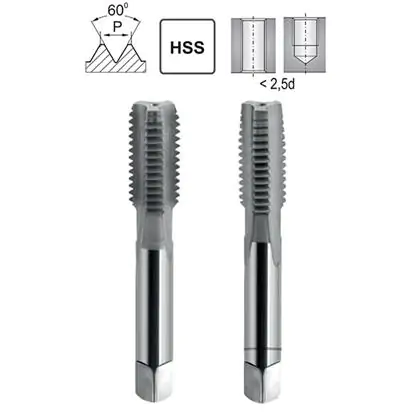

Gwintowniki ręczne M17x1,5 drobnozwojne
Gwintownik Ręczny M17X1,5 DIN 2181/2 6H HSS przeznaczony jest do precyzyjnego nacinania metrycznych gwintów drobnozwojnych w stalach i żeliwie; w zastosowaniach warsztatowych gwintownik ręczny M17x1,5 utrzymuje zarys 60 stopni oraz powtarzalny wymiar otworu w klasie 6H.
Geometria i wykonanie: rozmiar M17, skok P=1,5; kierunek prawy; stal szybkotnąca HSS, wykończenie szlifowane; rowki proste dla kontrolowanego łamania i odprowadzania wióra; chwyt walcowy z zabierakiem kwadratowym do pracy z pokrętłem; zalecane wiertło 15,5 mm dla właściwego wypełnienia profilu i stabilnej osiowości prowadzenia.
- Integracja przebiegów. Zastosowanie zestawu dwu- lub trzyczęściowego domyka proces do pełnego profilu, zwłaszcza w otworach trudnodostępnych — komplet gwintowników ręcznych M17x1,5.
- Równy przebieg skrawania. Stopniowany nakrój i fazowanie wejścia obniżają moment skręcający, stabilizując strefę startową zwoju.
- Pasowanie zgodne z klasą. Otwór 6H współpracuje z trzpieniami 6g, co utrzymuje nominalny luz i czysty zarys gwintu.
- Jakość powierzchni. Szlifowana krawędź tnąca oraz rowki proste sprzyjają niskiej chropowatości i ograniczają potrzebę korekt.
Odniesienia normowe i tolerancje: wykonanie wg DIN 2181/2; zarys metryczny zgodny z ISO 68-1; serie skoków wg ISO 261/262; tolerancje dla gwintów wewnętrznych wg ISO 965, klasa 6H. Gwintownik Ręczny M17X1,5 DIN 2181/2 6H HSS zapewnia kontrolowaną geometrię i powtarzalność parametrów; w środowisku serwisowym sprawdza się również zestaw gwintowników ręcznych M17x1,5.
Etapy nacinania gwintu M17x1,5 w zestawie 2-częściowym: zdzierak i wykańczak
Często zadawane pytania
1. Co zawiera zestaw M17x1,5?
Komplet składa się z dwóch gwintowników – zdzieraka oraz wykańczaka, które stosowane kolejno gwarantują pełne uformowanie gwintu.
2. Czy gwintownik M17x1,5 DIN 2181 nadaje się do otworów nieprzelotowych?
Tak, zestaw może być stosowany zarówno w otworach przelotowych, jak i nieprzelotowych, zgodnie z normą DIN 2181 i klasą 6H.
3. Jakie są zalety wykonania ze stali HSS?
Stal szybkotnąca HSS zapewnia dużą trwałość, odporność na ścieranie i stabilną pracę nawet w wymagających warunkach.
