Beschreibung
Dane techniczne gwintownika maszynowego G 1/16 cala
| Dane techniczne | ||
|---|---|---|
| Średnica znamionowa d1 cale/mm | G 1/16 cala | 7,72 mm |
| Skok gwintu P cale/mm | 28 zwoi na cal | 0,91 mm |
| Długość całkowita l1 | 90 mm | |
| Długość części roboczej l2 | 17 mm | |
| Średnica części chwytowej d2 | 6 mm | |
| Wielkość zabieraka kwadratowego a | 4,9 mm | |
| Średnica otworu pod gwint | 6,8 mm | |
| Nakrój C | (2÷3) P | |
| Kąt Gwintu G | 55 stopni | |
| Norma gwintu | BSP DIN ISO 228 | |

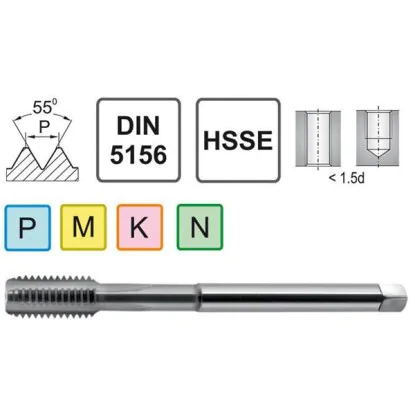

Gwintownik maszynowy G 1/16 cala do stali nierdzewnej
Gwintownik Maszynowy G 1/16 DIN 5156 C HSSE Fra to wysokiej jakości gwintownik przeznaczony do wykonywania cylindrycznych gwintów rurowych G1/16 cala w otworach przelotowych. Wykonany ze stali szybkotnącej HSSE z dodatkiem kobaltu, zapewnia wyjątkową trwałość oraz odporność na zużycie podczas obróbki stali, stali nierdzewnej i żeliwa.
Model ten posiada nakrój typu C (2–3 zwoje robocze), co umożliwia precyzyjne rozpoczęcie gwintowania bez uszkodzenia krawędzi otworu. Produkt spełnia wymagania normy DIN 5156, co gwarantuje powtarzalność wymiarową i niezawodność w zastosowaniach przemysłowych i technicznych.
Gwintownik maszynowy G1/16 cala znajduje zastosowanie w bardzo precyzyjnych układach hydraulicznych, pneumatycznych i laboratoryjnych, gdzie wymagane są drobne i szczelne połączenia rurowe.
- Stal HSSE – zwiększona odporność na ścieranie i temperaturę
- Nakrój C – 2–3 zwoje robocze, idealny do otworów przelotowych
- Do pracy w stali, stali nierdzewnej i żeliwie
- Wykonanie zgodne z DIN 5156 – precyzyjna geometria gwintu
- Doskonały do połączeń rurowych calowych G w mikroukładach i technice precyzyjnej
Często zadawane pytania
1. Dlaczego gwintownik G 1/16 cala ma średnicę 7,72 mm? G 1/16 cala ile to mm? A ile to cm?
Pytanie „G 1/16 cala ile to mm” lub „G 1/16 cala ile to cm” pojawia się często przy doborze narzędzi do gwintowania rurowego. Wbrew pozorom, wartość 1/16 cala (czyli 7,72 mm lub 0,77 cm) nie oznacza średnicy gwintu, lecz nominalny rozmiar rury, do której gwint pasuje. W praktyce, gwintownik 1/16 cala G ma średnicę zewnętrzną 7,72 mm, ponieważ gwinty rurowe G (BSP) są przystosowane do rur o grubych ściankach.
Z tego powodu zawsze należy sprawdzać wartość średnicy gwintu w danych technicznych, a nie przeliczać cali bezpośrednio na milimetry. W systemie BSP rozmiar gwintu wynika z konstrukcji całej instalacji, nie tylko z wymiaru nominalnego.
2. Czy gwint G to gwint stożkowy i czy zapewnia szczelność?
Nie. Gwint G (BSP) to gwint rurowy cylindryczny, co oznacza, że jego średnica jest stała na całej długości. W przeciwieństwie do gwintów stożkowych (oznaczanych jako R lub BSPT), połączenia z gwintem G nie są samouszczelniające. Oznacza to, że gwint G nie zapewnia szczelności sam z siebie – wymaga zastosowania dodatkowego elementu uszczelniającego, np. uszczelki płaskiej, pierścienia O-ring lub podkładki z tworzywa. Taki sposób uszczelnienia jest powszechnie stosowany w instalacjach hydraulicznych, pneumatycznych oraz przemysłowych.
