Beschreibung
Technische Daten für Einsatz für metrische Gewinde 11 ER außen 0,5-1,5 mm
| Technische daten | |
|---|---|
| Seitenlänge L | 11 mm |
| Gewindeprofil | 60 Grad |
| Einsatztyp | Metrisches Außengewinde Rechtsgewinde |
| Gewindesteigungsbereich P | 0,5 bis 1,5 mm |
| Gewindeprofil | iSO teilweise |
| Hartmetallsorte MTA | Geeignet für Kohlenstoffstähle, legierte Stähle, Gusseisen, rostfreie Stähle, Gusseisen und Nichteisenmetalle |

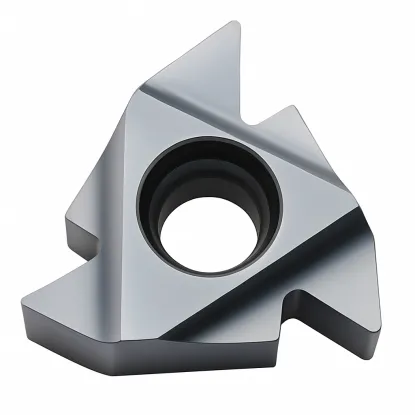

Wendeschneidplatten die metrische Gewindedrehmaschine 11 ER A60 MTA Horn ist ein hochwertiges Schneidwerkzeug zum Präzisionsdrehen von Außengewinden mit metrischem Dreikantprofil nach ISO-Norm. Der Bereich der unterstützten Gewindesteigungen reicht von 0,5 bis 1,5 mm, was diesen Einsatz zu einer vielseitigen Lösung für viele Produktionsanwendungen macht.
11 ER A60 MTA Horn besteht aus Wolframkarbid und ist mit einer PVD-Beschichtung versehen, die eine hohe Verschleißfestigkeit und Schneidkantenstabilität auch bei hoher Belastung garantiert. Dank der optimierten Geometrie des A60 wird eine saubere Gewindekontur bei gleichzeitig geringem Schneidwiderstand erreicht. Das Produkt eignet sich sowohl für den Einsatz auf Drehautomaten als auch auf konventionellen und CNC-Drehmaschinen.
- Universelle Anwendung - Möglichkeit, viele Arten von metrischen Gewinden herzustellen, ohne das Werkzeug wechseln zu müssen.
- Hohe Standzeit - die moderne Beschichtung erhöht die Abriebfestigkeit und verbessert die Prozessstabilität.
- Präzises Gewindedrehen - die A60-Geometrie gewährleistet eine genaue Darstellung des Gewindeumrisses gemäß ISO-Norm.
Empfohlen für Unternehmen, die bei der Bearbeitung Wert auf Langlebigkeit, Qualität und Wiederholbarkeit der Prozesse legen.
Schnittdaten für Wendeschneidplatte 11 ER AG60 Horn
| ISO-Symbol | Werkstoff | Schnittgeschwindigkeit Vc [m/min] |
|---|---|---|
| P | Stahl | 50-180 |
| M | Rostfreier Stahl | 50-90 |
| K | Gusseisen | 65-120 |
| N | Aluminium und Nichteisenmetalle | 90-180 |
Anzahl der empfohlenen Durchgänge, abhängig von der Gewindesteigung
| Hub mm [TPI zwoje] | 0,5-[48] | 0,8-[32] | 10-[24] | 1,25-[20] | 1,5-[16] |
|---|---|---|---|---|---|
| Anzahl der Durchgänge | 3-7 | 4-7 | 4-9 | 6-10 | 5-11 |
Häufig gestellte Fragen
Welche Drehwerkzeuge sind mit wendeschneidplatten kompatibel?
Wendeschneidplatten sie ist mit den meisten Standard-Rechtsgewindedrehfräsern mit einem Plattensitz von 11 mm kompatibel.
Welche Gewinde können mit dieser Wendeplatte gedreht werden?
Wendeschneidplatten sie ermöglicht das Schneiden aller metrischen Gewinde mit Steigungen von 0,5 bis 1,5 mm, z.B. M3x0,5, M10x1,5, M42x1,5 usw.
Was bedeutet eine unvollständige Gewindekontur?
Ein unvollständiger Umriss bedeutet, dass wendeschneidplatten nur das Gewindeprofil formt, nicht aber den Nenndurchmesser, der im Voraus vorbereitet werden muss.
Formel für die Höhe des Gewindeprofils [mm]
Höhe der Gewindekontur H1, H1 [mm] =0 ,54127*P
wobei: - H1 - Höhe des Gewindeumrisses, angegeben in [mm] - P - Gewindesteigung, angegeben in [mm]
