Beschreibung
Technische Daten für Gewindeschneidwerkzeug G 1 Zoll
| Technische daten | ||
|---|---|---|
| Nenndurchmesser d1 Zoll/mm | G 1 Zoll | 33,25 mm |
| Gewindesteigung P Zoll/mm | 11 Umdrehungen pro Zoll | 2,31 mm |
| Gesamtlänge l1 | 160 mm | |
| Länge des Arbeitsteils l2 | 30 mm | |
| Durchmesser des Schaftteils d2 | 25 mm | |
| Vierkant-Schaftgröße a | 20 mm | |
| Durchmesser der Gewindebohrung | 30,75 mm | |
| Durchmesser der Gewindebohrung C | (2÷3) P | |
| Gewindewinkel G | 55 Grad | |
| Gewindenorm | BSP DIN ISO 228 | |
Gewindebohrer G 1 Zoll blind

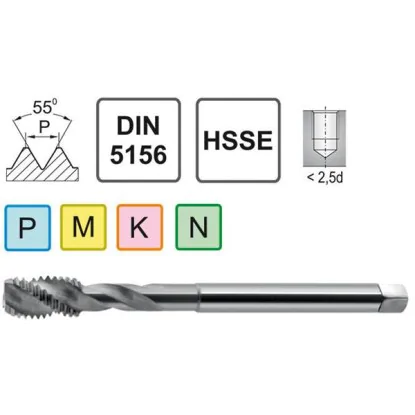

Gewindebohrer Der G 1 DIN 5156/35 HSSE Fra ist ein robustes Gewindeschneidwerkzeug zum Schneiden von zylindrischen G1-Zoll-Rohrgewinden in Durchgangsbohrungen. Hergestellt aus hochwertigem HSSE-Schnellstahl, bietet es eine lange Lebensdauer, Verschleißfestigkeit und stabilen Betrieb in Stahl, Edelstahl und Gusseisen.
Dieses Modell hat einen kurzen C-Schnitt (2-3 Arbeitswindungen), der einen sicheren Gewindeschneidbeginn und eine gute Kontrolle des Schneidprozesses ermöglicht. Gefertigt nach den Anforderungen der DIN 5156/35, garantiert es präzise Abmessungen und Zuverlässigkeit in industriellen Anwendungen und Druckanlagen.
Gewindebohrer G1 Zoll ist eine beliebte Wahl für Hydraulik-, Pneumatik- und Rohrleitungsanwendungen, bei denen Dichtheit, Wiederholbarkeit und die Einhaltung von ISO 228 entscheidend sind.
- HSSE-Stahl - erhöhte Beständigkeit gegen Verschleiß und Wärmebelastung
- C-cut - 2-3 Arbeitscoils, ideal für Durchgangsbohrungen
- Für den Einsatz in Stahl, Edelstahl und Gusseisen
- Präzisionsgefertigt - entspricht DIN 5156/35
- Speziell für BSP (G)-Rohrverbindungen in Industrie- und Werkstattumgebungen
Häufig gestellte Fragen
1. Warum hat ein G 1-Zoll-Gewindefitting einen Durchmesser von 33,25 mm? Wie viel mm sind G 1 Zoll? Und wie viele cm sind es?
Die Frage"G 1 Zoll wie viel mm" oder"G 1 Zoll wie viel cm" stellt sich oft bei der Auswahl von Werkzeugen zum Gewindeschneiden von Rohren. Entgegen dem Anschein gibt der Wert 1 Zoll(d.h. 33,25 mm oder 3,32 cm) nicht den Durchmesser des Gewindes an, sondern die Nennweite des Rohres, in das das Gewinde passt. In der Praxis hat ein 1 Zoll G-Gewinde einen Außendurchmesser von 33,25 mm, da G (BSP)-Rohrgewinde für dickwandige Rohre ausgelegt sind.
Prüfen Sie daher immer den Gewindedurchmesser in den technischen Daten, anstatt Zoll direkt in Millimeter umzurechnen. Beim BSP-System ergibt sich die Gewindegröße aus der Konstruktion der gesamten Anlage, nicht nur aus dem Nennmaß.
2. Ist ein G-Gewinde ein kegeliges Gewinde und bietet es eine Dichtung?
Nein. Das G-Gewinde (BSP) ist ein zylindrisches Rohrgewinde, was bedeutet, dass sein Durchmesser über die gesamte Länge konstant ist. Im Gegensatz zu kegeligen Gewinden (als R oder BSPT bezeichnet) sind G-Gewindeverbindungen nicht selbstdichtend. Das bedeutet, dass ein G-Gewinde nicht von sich aus abdichtet, sondern ein zusätzliches Dichtungselement, wie z. B. eine Flachdichtung, einen O-Ring oder eine Kunststoffunterlegscheibe, benötigt. Diese Dichtungsmethode wird häufig in Hydraulik-, Pneumatik- und Industrieanlagen verwendet.
