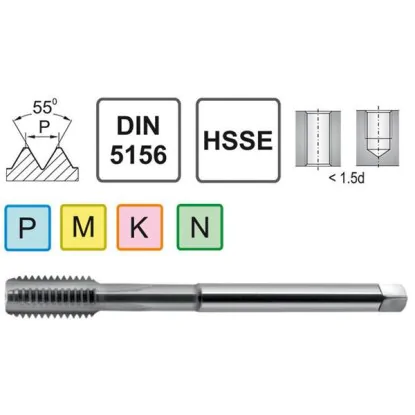

Gewindebohrer G 1/8 DIN 5156 C HSSE
0000006311
15,21 € brutto
Cena netto: 12,37 €
Beschreibung
Technische Daten für Gewindeschneider G 1/8 Zoll
| Technische daten | ||
|---|---|---|
| Nenndurchmesser d1 Zoll/mm | G 1/8 Zoll | 9,72 mm |
| Gewindesteigung P Zoll/mm | 28 Umdrehungen pro Zoll | 0,907 mm |
| Gesamtlänge l1 | 90 mm | |
| Arbeitslänge l2 | 18 mm | |
| Schaftdurchmesser d2 | 7 mm | |
| Vierkant-Schaftgröße a | 5,5 mm | |
| Durchmesser der Gewindebohrung | 8,8 mm | |
| Gewindesteigung C | (2÷3) P | |
| Gewindewinkel G | 55 Grad | |
| Gewindenorm | BSP DIN ISO 228 | |
Gewindebohrer G 1/8 Zoll für rostfreien Stahl
Gewindebohrer G 1/8 DIN 5156 C HSSE ist ein Präzisionsgewindebohrer zur Herstellung von zylindrischen G1/8-Zoll-Rohrgewinden in Durchgangsbohrungen. Hergestellt aus HSSE-Schnellstahl mit Kobaltzusatz, bietet es eine hohe Haltbarkeit und Verschleißfestigkeit bei der Bearbeitung von Stahl, Edelstahl und Gusseisen.
Das Gewindeschneidwerkzeug verfügt über eine Mutter des Typs C (2-3 Arbeitswindungen), mit der das Gewindeschneiden schnell und präzise begonnen werden kann. Das Produkt erfüllt die Anforderungen der DIN 5156, was die Einhaltung der Abmessungen und die Zuverlässigkeit bei professionellen Anwendungen garantiert.
Gewindebohrer G1/8 Zoll wird häufig in Präzisionsrohrleitungen, pneumatischen und hydraulischen Systemen verwendet, bei denen Dichtheit und Wiederholbarkeit der Gewindeverbindung wichtig sind.
- Hochwertiger HSSE-Stahl - erhöhte Abrieb- und Temperaturbeständigkeit
- C-Kerbe - 2-3 Arbeitswindungen, ideal für Durchgangsbohrungen
- Anwendung - für Stahl, rostfreien Stahl und Gusseisen
- Präzisionsgefertigt - entspricht der DIN 5156
- Hervorragend geeignet für G-Rohrverbindungen in Pneumatik, Hydraulik und Präzisionsanlagen
Häufig gestellte Fragen
1. Warum hat ein G1/8-Zoll-Gewindefitting einen Durchmesser von 9,72 mm? Wie viel mm sind G 1/8 Zoll? Und wie viele cm sind es?
Die Frage"G 1/8 Zoll wie viel mm" oder"G 1/8 Zoll wie viel cm" stellt sich oft bei der Auswahl von Werkzeugen zum Gewindeschneiden von Rohren. Entgegen dem Anschein gibt der Wert 1/8 Zoll(d.h. 9,72 mm oder 0,97 cm) nicht den Durchmesser des Gewindes an, sondern die Nennweite des Rohres, in das das Gewinde passt. In der Praxis hat ein 1/8 Zoll G-Gewinde einen Außendurchmesser von 9,721 mm, da G (BSP)-Rohrgewinde für Rohre mit dicken Wänden ausgelegt sind.
Prüfen Sie daher immer den Wert des Gewindedurchmessers in den technischen Daten, anstatt Zoll direkt in Millimeter umzurechnen. Beim BSP-System ergibt sich die Gewindegröße aus der Konstruktion der gesamten Anlage, nicht nur aus dem Nennmaß.
2. Ist ein G-Gewinde ein kegeliges Gewinde und bietet es eine Dichtung?
Nein. Das G-Gewinde (BSP) ist ein zylindrisches Rohrgewinde, was bedeutet, dass sein Durchmesser über die gesamte Länge konstant ist. Im Gegensatz zu kegeligen Gewinden (als R oder BSPT bezeichnet) sind G-Gewindeverbindungen nicht selbstdichtend. Das bedeutet, dass ein G-Gewinde nicht von sich aus abdichtet, sondern ein zusätzliches Dichtungselement, wie z. B. eine Flachdichtung, einen O-Ring oder eine Kunststoffunterlegscheibe, benötigt. Diese Dichtungsmethode wird häufig in Hydraulik-, Pneumatik- und Industrieanlagen verwendet.
