Gewindebohrer G 1/4 DIN 5156 C HSSE Narex
0000006304
20,72 € brutto
Nettopreis 16,84 €
Beschreibung

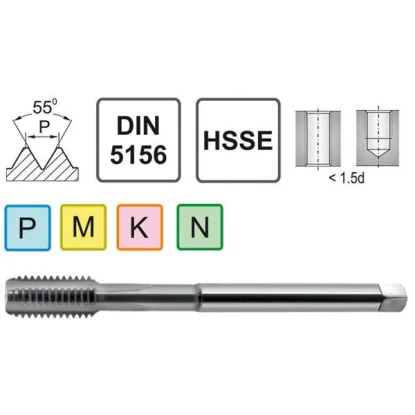

Technische Daten für Maschinengewindebohrer G 1/4 Zoll
| Technische daten | ||
|---|---|---|
| Nenndurchmesser d1 Zoll/mm | G 1/4 Zoll | 13,16 mm |
| Gewindesteigung P Zoll/mm | 19 Umdrehungen pro Zoll | 1,33 mm |
| Gesamtlänge l1 | 100 mm | |
| Länge des Arbeitsteils l2 | 22 mm | |
| Durchmesser des Schaftteils d2 | 11 mm | |
| Vierkant-Schaftgröße a | 9 mm | |
| Durchmesser der Gewindebohrung | 11,8 mm | |
| Fräser C | (2÷3) P | |
| Gewindewinkel G | 55 Grad | |
| Gewinde Standard | BSP DIN ISO 228 | |
Gewindebohrer zoll G 1/4 Zoll für Stahl und rostfreien Stahl
Gewindebohrer G 1/4 DIN 5156 C HSSE Narex ist ein professionelles Gewindeschneidwerkzeug, das für die Herstellung von zylindrischen G1/4-Zoll-Rohrgewinden in Durchgangsbohrungen entwickelt wurde. Hergestellt aus hochwertigem HSSE-Schnellstahl, bietet es eine ausgezeichnete Haltbarkeit, Verschleißfestigkeit und zuverlässigen Betrieb in Stahl, Edelstahl und Gusseisen.
Dieses Modell ist mit einer C-Mutter (2-3 Arbeitswindungen) ausgestattet, die einen schnellen und präzisen Gewindeschneidbeginn ermöglicht. Die Gewindeschneidmaschine wurde nach DIN 5156 hergestellt, was eine vollständige Wiederholbarkeit der Abmessungen und Kompatibilität mit dem BSP-Gewindesystem (British Standard Pipe) gewährleistet.
Gewindebohrer G1/4 Zoll wird häufig in pneumatischen und hydraulischen Systemen verwendet und überall dort, wo dichte und standardisierte Rohrverbindungen erforderlich sind.
- HSSE - Schnellarbeitsstahl mit Kobaltzusatz, abriebfest und temperaturbeständig
- C-Kerbe - 2-3 Arbeitswindungen, ideal für Durchgangsbohrungen
- Anwendung - für Stahl, rostfreien Stahl und Gusseisen
- Genauigkeit - nach DIN 5156
- Ideal für G-Rohr-Verbindungen in Hydraulik, Pneumatik und Industrie
Häufig gestellte Fragen
1. Warum hat die G 1/4 Zoll Verschraubung einen Durchmesser von 13,16 mm? Wie viel mm ist G 1/4 Zoll? Und wie viele cm sind es?
Die Frage"G 1/4 Zoll wie viel mm" oder"G 1/4 Zoll wie viel cm" stellt sich oft bei der Auswahl von Werkzeugen zum Gewindeschneiden von Rohren. Entgegen dem Anschein gibt der Wert 1/4 Zoll(d.h. 13,16 mm oder 1,31 cm) nicht den Durchmesser des Gewindes an, sondern die Nennweite des Rohres, in das das Gewinde passt. In der Praxis hat ein 1/4 Zoll G-Gewinde einen Außendurchmesser von 13,16 mm, da G (BSP)-Rohrgewinde für Rohre mit dicken Wänden ausgelegt sind.
Prüfen Sie daher immer den Wert des Gewindedurchmessers in den technischen Daten, anstatt Zoll direkt in Millimeter umzurechnen. Beim BSP-System ergibt sich die Gewindegröße aus der Konstruktion der gesamten Anlage, nicht nur aus dem Nennmaß.
2. Ist ein G-Gewinde ein kegeliges Gewinde und bietet es eine Dichtung?
Nein. Das G-Gewinde (BSP) ist ein zylindrisches Rohrgewinde, was bedeutet, dass sein Durchmesser über die gesamte Länge konstant ist. Im Gegensatz zu kegeligen Gewinden (als R oder BSPT bezeichnet) sind G-Gewindeverbindungen nicht selbstdichtend. Das bedeutet, dass ein G-Gewinde nicht von sich aus abdichtet, sondern ein zusätzliches Dichtungselement, wie z. B. eine Flachdichtung, einen O-Ring oder eine Kunststoffunterlegscheibe, benötigt. Diese Dichtungsmethode wird häufig in Hydraulik-, Pneumatik- und Industrieanlagen verwendet.
