Beschreibung
Technische Daten des Drehfutters 125
- A - 125 mm,
- B - 56 mm,
- C - 4,
- D(H7) - 95 mm,
- E - 32 mm,
- F - 108 mm,
- J - 20 mm,
- gewicht des Drehfutters 125 - 5 Kg.

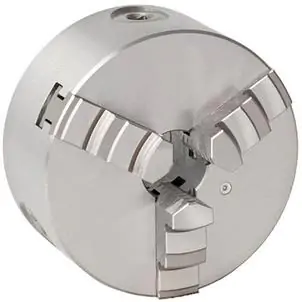

Drehfutter 125 selbstzentrierend
Dasselbstzentrierende Drehfutter 125 ermöglicht das Spannen von Werkstücken mit regelmäßiger Form (zylindrisch, quadratisch, sechskantig). Das selbstzentrierende Futter funktioniert durch das Einspannen des Werkstücks mit den Backen. Die Backen des Futters können mit Hilfe eines Schlüssels in der Buchse aus- und eingefahren werden. Die Backen des Drehfutters 125 senken sich gleichmäßig (konzentrisch) zur Futtermitte hin ab und spreizen sich ebenfalls gleichmäßig.
Das selbstzentrierende Drehfutter125 unterscheidet sich u. a. durch die Anzahl der Backen. Es gibt Zwei-Backen-, Drei-Backen-, Vier-Backen- und Sechs-Backen-Futter auf dem Markt. Die populärsten und universellsten Drehfutter sind die Dreibackenfutter mit selbstzentrierendem Futter. Sie verdanken ihre Beliebtheit ihrem breiten Einsatzspektrum in der Einzel- und Kleinserienfertigung.
Dreibacken-Spiral-Drehfutter125 können mit regulären Backen und mit umkehrbaren Backen ausgestattet sein.
- reguläre (innere) Backen werden normalerweise für kleinere Werkstücke verwendet. Die Spannfläche befindet sich sowohl auf der Innen- als auch auf der Außenseite
- umkehrbacken (außen) werden in der Regel für größere Werkstücke verwendet. Die Spannfläche befindet sich auf der Innenseite
Das Drehfutter gehört zur Werkzeuggruppe der Kategorie Werkzeugmaschinen. Das Drehfutter wird standardmäßig mit einem Satz Außenbacken (SJZ - einheitliche Außenbacken) und Innenbacken (SJW - einheitliche Innenbacken), Futterspannschrauben und einem Drehbackenschlüssel geliefert. Das Drehfutter 125 selbst besteht aus Teilen wie drei Zahnrädern und einer Spiralscheibe. Die Zahnräder des Drehfutters 125 dienen als Zwischenteil zwischen den sich bewegenden Backen. Der Schlüssel bewegt durch seine Drehung im Zahnradsitz die Spiralscheibe, wodurch die Position der Drehbacken verändert wird, d. h. sie werden konzentrisch näher zueinander oder in gleicher Weise voneinander entfernt.
Das Drehfutter 125 kann auch für die Fräsmaschine verwendet werden, wenn ein rundes Werkstück - eine Welle - zu spannen ist. Diese Lösung wird häufig beim Fräsen von Elektroden verwendet.
Die geschliffenen Arbeitsflächen sorgen für eine längere Lebensdauer bei hoher Genauigkeit und Wiederholbarkeit. Das Drehfutter 125 wird mit Hilfe einer Mitnehmerscheibe auf der Rückseite des Futters in der Spindel der Werkzeugmaschine befestigt. Es ist ein unentbehrliches Werkzeug für Drechsler.
Die Bearbeitung eines Werkstücks auf der Drehmaschine erfordert ein genaues Einspannen im Drehfutter 125. Es gibt drei grundlegende Arten des Einspannens von Werkstücken auf der Drehmaschine:
-einspannen im Kegel
-spannen in einem Spannfutter oder auf einem Spanndorn
-spannen in einem Futter mit Lumbalstütze.
Jedes Spannmittel hat unterschiedliche Eigenschaften. Das 125er-Drehfutter ist eine sehr stabile Werkstückhalterung, die sowohl Schrupp- als auch Schlichtbearbeitungen ermöglicht. Backenfutter können in selbstzentrierende Futter und Futter mit unabhängiger Backenpositionierung unterteilt werden.
