Beschreibung
Technische Daten des Drehfutters 160
- A - 160 mm,
- B - 64,5 mm
- C - 4,
- D (H7) - 125 mm,
- E - 42 mm,
- F - 140 mm,
- J - 32 mm,
- gewicht des Drehfutters 160 - 10 Kg.

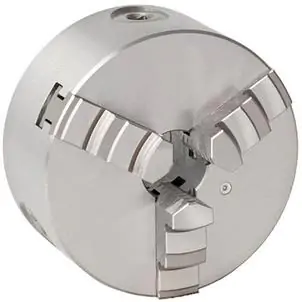

Drehfutter 160 selbstzentrierend
Drehfutter160 3-Backen Modell 3204, Befestigung nach DIN 6350.
Alle Arbeitsflächen des Drehfutters 160 sind gehärtet und geschliffen. Dadurch erhält das Drehfutter 160 erhöhte Festigkeitseigenschaften und gewährleistet eine längere Lebensdauer bei hoher Genauigkeit und Wiederholbarkeit. Ein wichtiger Vorteil ist die hohe Zentriergenauigkeit und Präzision. Das Dreibacken-Drehfutter 160 ist ein Handspannfutter.
Das Drehfutter besteht aus (Kappe, Spiralscheibe, Gewindestift, Zahnrad, einheitliche harte Backe, Körper, Schlüssel).
Erläuterung der Kennzeichnung des Drehfutters 160 3204:
Die erste Ziffer gibt die Art des Futters an. Es gibt zwei Arten von Spannfuttern:
- selbstzentrierend, gekennzeichnet mit der Ziffer 3
- mit unabhängiger Positionierung der Backen und ein Kombinationsfutter, gekennzeichnet mit der Ziffer 4.
Die zweite Ziffer gibt die Art der Backen und das Material des Körpers an.
- drehfutter 160 selbstzentrierend ( Ziffer 2 steht für ein 3-Backen-Futter mit Gusskörper, Ziffer 5 steht für ein 3-Backen-Futter mit Stahlkörper, Ziffer 6 steht für ein 4-Backen-Futter mit Gusskörper, Ziffer 7 steht für ein 4-Backen-Futter mit Stahlkörper, Ziffer 9 steht für ein Pressfutter )
- unabhängige und kombinierte Futter ( Ziffer 3 steht für ein Futter mit unabhängiger Backeneinstellung, Ziffer 5 steht für ein 3-Backen-Futter mit Gusskörper, Ziffer 6 steht für ein 4-Backen-Futter mit Gusskörper, Ziffer 7 steht für ein 3-Backen-Futter mit Stahlkörper, Ziffer 8 steht für ein 4-Backen-Futter mit Stahlkörper )
Die dritte Ziffer gibt die Art des Sitzes an.
- 0 ist ein zylindrischer Sitz DIN 6350, 1 ist ein A-Sitz DIN 55026, 3 ist ein C-Sitz DIN 55027, 4 ist ein D-Sitz DIN55029, 5 ist ein L-Sitz Langkegel, 6 ist ein verstellbarer Sitz, 7 ist ein frontmontierter zylindrischer Sitz DIN 6350, 8 ist ein Gewindesitz DIN 800
Die vierte Ziffer gibt die Art der Backen an.
- selbstzentrierende Futter (Ziffer 4 steht für einfache Backen, Ziffer 5 für geteilte Backen)
- futter mit unabhängiger Einstellung der Backen (Nummer 4 steht für Einzelbacken mit Gusskörper, Nummer 5 steht für geteilte Backen mit Gusskörper, Nummer 6 steht für Einzelbacken mit Stahlkörper, Nummer 7 steht für geteilte Backen mit Stahlkörper)
Zusammenfassend lässt sich sagen, dass es sich bei unserem Futter um ein selbstzentrierendes 160er 3-Backen-Drehfutter mit einem Körper aus Gusseisen handelt. Es hat eine zylindrische Aufnahme nach der deutschen Norm DIN 6350 und verfügt über einzelne Backen.
Produkt-Zubehör
Einheitliche Außenbacken 160 3200/3 Sharp
Referenz: 0000006176 Vorrätig < 10 artikel
68,42 €
84,16 € brutto
Reviews
No customer reviews for the moment.
Versand
Die Kosten für den Versand der bestellten Waren hängen von der Wahl der Zahlungsmethode ab
- zahlungsart Überweisung - 12, euro nett - die Ware wird versandt, nachdem die Zahlung auf dem Konto verbucht wurde,
- nachnahme - 14 euro nett - die Ware wird sofort nach korrekter Überprüfung der Empfängerdaten versandt.
Bei Bestellungen im Wert von über 300 euro nett ist der Versand kostenlos
Alle Bestellungen werden von der Kurierfirma GLS ausgeführt. Wir bemühen uns, dass das Paket Sie noch am selben Tag erreicht, an dem es bestellt wurde.
