Beschreibung
Technische Daten des Einsatzes für metrische Innengewinde 14 Gänge
| Technische daten | |
|---|---|
| Seitenlänge L | 16 mm |
| Gewindeart | Außen rechts |
| Steigung des Einsatzes | 14 Umdrehungen pro Zoll - 14 TPI - Hub P=1.814 mm |
| Beispiele | G.1/2", G.5/8", G.3/4", G7/8" |
| Gewindewinkel | 55 Grad |
| Einsatzkreis I.C. | 9,52 mm |
| Gewindeart | G ( Zoll-Rohr) DIN ISO 228, BSP, Whitworth ( BSW, BSF ) |
| Hartmetallsorte HTA | Stahl, Edelstahl, Gusseisen, Nichteisenmetalle |
Wendeschneidplatten für metrische Innengewinde Rechtssteigung 14 W

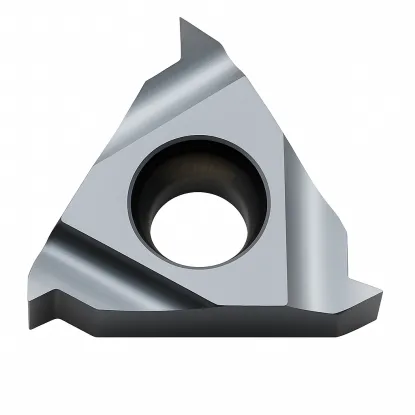

Wendeschneidplatten die BMA-Drehmaschine 16 IR 14 W von Fanar ist eine Spezialmaschine wendeschneidplatten für das Präzisionsdrehen von Whitworth- und BSP (G)-Profilzollgewinden mit einem Umrisswinkel von 55 Grad. Die Vollprofilkontur garantiert die Einhaltung der Normen und eine hohe Oberflächenqualität, und die 14 W"-Geometrie ist für Durchmesser vorgesehen, bei denen das Gewinde 14 Umdrehungen pro Zoll (14 TPI) aufweist.
Die aus Hartmetall der Sorte BMA hergestellten wendeschneidplatten Drehfräser bieten Verschleißfestigkeit und Prozessstabilität bei der Bearbeitung von Kohlenstoffstählen, legierten Stählen, Gusseisen und rostfreien Stählen. Konzipiert für rechtsdrehende Innenmesser mit 16 IR-Buchse (Torx-Schraubenbefestigung) für Steifigkeit und Wiederholbarkeit der Bearbeitung.
- G (BSP) Gewinde mit 14 TPI - G 1/2", G 5/8", G 3/4", G 7/8".
- Whitworth BSW Gewinde - 55 Grad, BS 84 Standard; 14 TPI Variationen je nach Nenndurchmesser.
- Whitworth BSF-Gewinde - 55 Grad, BS 84-Standard; feine 14 TPI-Varianten für ausgewählte Größen.
- Volles Gewindeprofil - originalgetreue Darstellung der Basis und des Scheitelpunkts der Spule gewährleistet die Einhaltung der Norm und eine glatte Oberfläche.
- Prozessstabilität - Größe 16 und starre Klemmung erhöhen die Produktivität und reduzieren den Bedarf an häufigen Wendeplattenwechseln.
- Hohe Beständigkeit - die BMA-Sorte verbessert die Abriebfestigkeit in einer Vielzahl von Materialien.
- Passend zur richtigen TPI - '14 W' ist für 14 TPI-Durchmesser ausgelegt; größere G-Größen (z. B. 1", 1 1/4", 1 1/2", 2") erfordern Wendeplatten für 11 TPI.
Wendeschneidplatten die BMA-Drehmaschine 16 IR 14 W von Fanar ist eine Präzisionslösung für Innengewinde in BSP- und Whitworth-Durchmessern, bei denen die Steigung 14 TPI beträgt.
Formel für die Höhe des Gewindeumrisses [mm]
Gewindehöhe H1 [mm]
H1=0,54127*P
wobei:
- H1 - Höhe des Gewindeumrisses, angegeben in [mm]
- P - Steigung des Gewindes, angegeben in [mm]
