Beschreibung
| Technische Daten | |
|---|---|
| Durchmesser D | 22 mm |
| Durchmesser d | 56 mm |
| Anzahl der zu bearbeitenden Zähne | 17-20 |

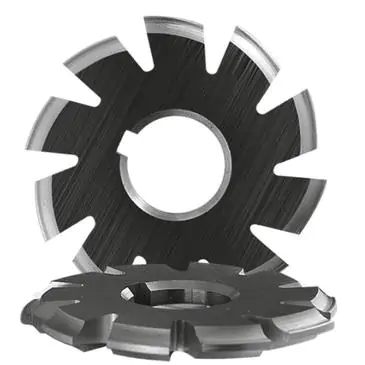

Modularer Scheibenfräser M1,75 NR3 HSS
Der modulare Scheibenfräser M1,75 NR3 HSS ist ein professionelles Werkzeug für die Bearbeitung von Außenverzahnungen mit Evolventenkontur und einem Modul von 1,75. Als dritter im achtteiligen NFMa-Satz ist dieser Fräser für das Schneiden einer Verzahnung mit mittlerem Zähnezahlbereich ausgelegt und gewährleistet eine optimale Anpassung der Werkzeuggeometrie an das Werkstück.
Die Herstellung aus hochwertigem HSS garantiert Verschleißfestigkeit und Langlebigkeit bei intensivem Einsatz. Die Verwendung von versetzten Schneiden und einem Spanwinkel von 20° ermöglicht eine hohe Oberflächenqualität und Prozessstabilität. Der Fräser entspricht der NFMa-Norm und kann daher in modularen Werkzeugsätzen verwendet werden.
- Position NR3 - ideal für die Bearbeitung von Rädern mit einer mittleren Zähnezahl im Modul M1,75.
- HSS-Hochgeschwindigkeitsstahl - verschleißfest und bewährt in der Präzisionsfertigung.
- Evolute Kontur - gewährleistet die Einhaltung der Anforderungen an die Zahnradkonstruktion.
- Versetzte Schneiden - reduziert Vibrationen und verbessert die Zahnqualität.
- NFMa-System - ermöglicht eine bequeme Einstellung in modularen Fräsersätzen.
Der modulare Scheibenfräser M1.75 NR3 HSS ist eine Präzisionslösung für Hersteller und Werkzeugmacher, die anspruchsvolle Verzahnungsaufgaben mit hohen Qualitätsstandards ausführen.
Muster für Modulfräser
dp - Teilungsdurchmesser
P - Nennteilung (gemessen an der Kurve)
Z - Anzahl der Zähne des Werkstückrades
m - Nennmodul
P.A.- eingriffswinkel 20 Grad
dp=z*m
m=P*PI
