Beschreibung
| Technische Daten | |
|---|---|
| Durchmesser D | 16 mm |
| Durchmesser d | 50 mm |
| Anzahl der zu bearbeitenden Zähne | 17-20 |

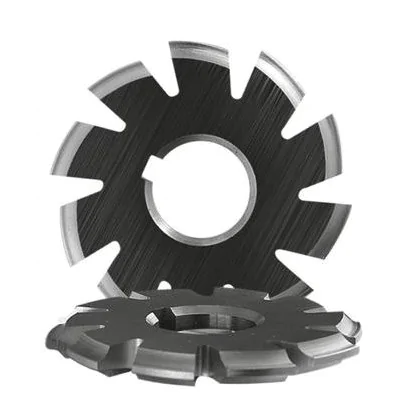

Modularer Scheibenfräser M1 NR3 HSS
Der modulare Scheibenfräser M1 NR3 HSS ist ein professionelles Werkzeug, das für die Formgebung der Außenverzahnung von Zahnrädern mit Modul 1 entwickelt wurde. Dieser Fräser entspricht der dritten Nummer des NFMa-Standardsatzes und wird für die Bearbeitung von Zahnrädern mit einer mittleren Anzahl von Zähnen verwendet. Dank seiner präzisen Konstruktion ermöglicht er eine perfekte Evolventenkontur zu erhalten.
Die Herstellung aus HSS gewährleistet eine hohe Verschleißfestigkeit und eine lange Lebensdauer des Werkzeugs bei schwierigen Einsatzbedingungen. Die versetzten Schneiden und der Spanwinkel von 20° verbessern die Qualität der bearbeiteten Oberfläche und verringern gleichzeitig das Risiko von Vibrationen und Defekten an den Zähnen.
- Speziell für Räder mit mittlerer Zähnezahl - gewährleistet eine korrekte Reproduktion des Evolventenprofils.
- HSS-Stahl - widerstandsfähig gegen Abrieb und hohe Betriebstemperaturen.
- Gestaffelte Schneiden - garantieren einen sauberen Schnitt und eine stabile Bearbeitung.
- Anstellwinkel 20° - entspricht den Normen der Industrieverzahnung.
- NFMa-Standard - garantiert Kompatibilität und Passgenauigkeit im Produktionsprozess.
Der modulare Scheibenfräser M1 NR3 HSS ist die ideale Wahl für Produktionsbetriebe und Werkstätten, die höchste Präzision und lange Standzeiten für die Bearbeitung von Modul-1-Zahnrädern benötigen.
Muster für Modulfräser
dp - Teilungsdurchmesser
P - Nennteilung (gemessen an der Kurve)
Z - Anzahl der Zähne des Arbeitsrads
m - Nennmodul
P.A.- eingriffswinkel 20 Grad
dp=z*m
m=P*PI
