Beschreibung
Technische Daten des Handgewindeschneiders M1,1
| Technische daten | |
|---|---|
| Nenndurchmesser d1 mm | M1,1 |
| Gewindesteigung P mm | 0,25 mm |
| Gesamtlänge l1 | 41 mm |
| Länge des Arbeitsteils l2 | 6,2 mm |
| Durchmesser des Schaftes d2 | 2,5 mm |
| Vierkantschaft Größe a | 2 mm |
| Durchmesser des Gewindelochs | 0,85 mm |
| Gewindewinkel G | 60 Grad |

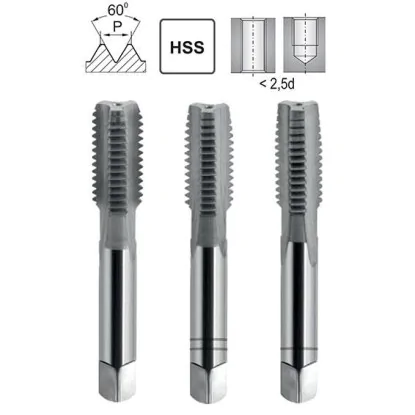

Handgewindebohrer M1,1 metrisch
Handgewindebohrer M1.1 ISO 529/3 6H HSS ist für das Schneiden von M1,1×0,25 Gewinden in kohlenstoffarmen Stählen, Aluminium und Messing konzipiert; als metrisches M1,1 ISO 529/3 Gewindebohrwerkzeug bietet es eine stabile Führung und kontrollierte Geometrie in Durchgangslöchern und Sacklöchern.
Profilwinkel 60 Grad; Steigung 0,25 mm; Nenndurchmesser 1,10 mm; empfohlener Bohrer 0,85 mm. Dreistufiges Set I/II/III (Vorschneider, Zwischenschneider, Fertigschneider) mit gerade geschliffenen Spannuten erleichtert die Ausrichtung und den Spanbruch in kleinen Abschnitten. Die feinkörnige HSS-Ausführung und die 6H-Toleranz stabilisieren den Teilkreisdurchmesser bei manuellem Vorschub; leichte Schmierung und kurze Rückschläge zur Spanbrechung werden empfohlen.
Kompatibilität: ISO 529 (Variante /3), ISO 68-1 metrisches Gewindeprofil, ISO 965-1 Innentoleranzklasse 6H. Die Konfiguration des M1.1-Handgewindesatzes fördert einen stabilen Prozess und eine hohe Genauigkeit des M1.1×0.25-Gewindes in Werkstücken mit begrenzter Steifigkeit und gewährleistet die Fertigstellung der Bearbeitung mit der für Feingewinde typischen Maßhaltigkeit.
Gewindeschneidstufen für M1,1x0,25-Gewinde im 3-teiligen Set: Schäl-, Zwischen- und Fertigschneider
- Gleichmäßige Führung - der längliche Kegel des Schälers reduziert die Gefahr des Anfasens bei dünnwandigen Werkstücken.
- Gleichmäßige Oberflächenqualität - eine Abfolge von drei Durchgängen verteilt die Belastung auf die Klingen und verbessert die Rauheit und Konturabbildung.
- Vielseitige Anwendungsmöglichkeiten - handgewindebohrer metric M1.1 arbeitet zuverlässig in der Mikromechanik, der Präzisionselektronik und im Modellbau.
- Maßliche Wiederholbarkeit - die Güteklasse 6H unterstützt die Austauschbarkeit mit 6g-Befestigungselementen und das vorhersehbare Montagespiel, das mit Mikrogewinden einhergeht.
Häufig gestellte Fragen
1.Wie prüfe ich die Konformität eines bearbeiteten M1.1 6H-Gewindes?
Verwenden Sie einen geeigneten Lehrring oder eine Prüfschraube der Klasse 6g; ein gleichmäßiges Verschrauben ohne übermäßiges Spiel bestätigt die 6H-Toleranz.
2. Ist es möglich, von Hand ein Gewinde in ein Durchgangsloch zu schneiden, ohne einen Schäler zu verwenden?
Für M1.1 wird die vollständige dreistufige Sequenz empfohlen; das Weglassen des Schälers erhöht den Schneidwiderstand und das Risiko einer Beschädigung der Gewindekontur erheblich.
3.Wie verwendet man einen Satz von drei M1,1-Gewindeschneidern richtig?
Nacheinander arbeiten: Schäler → Zwischenschneider → Vorschneider, mit dem Knopf auf der Achse führen; nach 1-2 Umdrehungen zurückgehen, um den Span zu brechen und die Kontur zu stabilisieren.
