Beschreibung
Technische Daten des 1/16-Zoll-Handgewindeschneiders
| Technische daten | ||
|---|---|---|
| Nenndurchmesser d1 Zoll/mm | G 1/16 Zoll | 7,72 mm |
| Gewindesteigung P Zoll/mm | 28 Umdrehungen pro Zoll | 0,91 mm |
| Gesamtlänge l1 | 56 mm | |
| Länge des Arbeitsteils l2 | 22 mm | |
| Durchmesser des Schaftteils d2 | 6 mm | |
| Vierkant-Schaftgröße a | 4,9 mm | |
| Durchmesser der Gewindebohrung | 6,8 mm | |
| Durchmesser der Gewindebohrung C | (2÷3) P | |
| Gewindewinkel G | 55 Grad | |
| Gewindenorm | BSP DIN ISO 228 | |

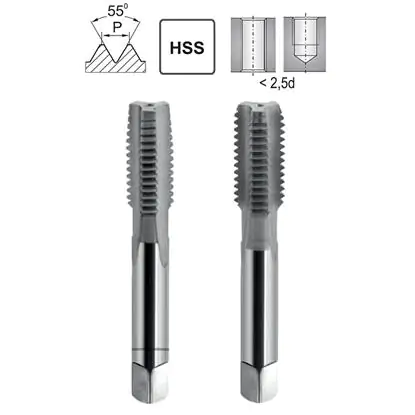

Handgewindebohrer 1/16 Zoll für Rohre
Handgewindebohrer das 1/16 Zoll G DIN 5157/2 HSS ist ein 2-teiliges Präzisionsset (Aufreißer + Finisher), das für das manuelle Schneiden von G-Feingewinden(BSP - British Standard Pipe) mit einem Profilwinkel von 55 Grad entwickelt wurde. Das Werkzeug ist aus hochwertigem HSS-Hochgeschwindigkeitsstahl gefertigt, der Langlebigkeit, Verschleißfestigkeit und stabile Schneidleistung auch bei anspruchsvollen Materialien gewährleistet.
Das 1/16-Zoll-G-Gewinde hat einen Außendurchmesser von 7,723 mm nach ISO 228-1. Dank seiner Konstruktion nach DIN 5157/2 umfasst das Set zwei Gewindebohrer - einen Schäl- und einen Fertigschneider - für die schrittweise und sichere Herstellung von Präzisionsgewinden in Anlagen mit kleinem Durchmesser wie Pneumatik, Feinhydraulik oder Laborsystemen.
Der 1/16-Zoll-Rohrgewindebohrer eignet sich hervorragend für Arbeiten, die höchste Genauigkeit, Maßhaltigkeit und volle Übereinstimmung mit den BSP-Gewindenormen erfordern.
- 2-teiliger Satz (DIN 5157/2) - enthält einen Schäler und einen Gewindeschneider für die Handarbeit.
- G 1/16 Zoll Gewinde - Außendurchmesser 7,723 mm (ISO 228-1).
- 55-Grad-Gewindeprofil - typisch für BSP-Rohrverbindungen, gewährleistet Dichtheit und Montagekompatibilität.
- HSS Schnellarbeitsstahl - langlebig, verschleißfest, geeignet für die Bearbeitung von Stahl, Messing, Aluminium und Kunststoffen.
- Präzisionseinsatz - ideal für Feingewindeverbindungen in Spezialinstallationen.
Handgewindebohrer der 1/16 Zoll G DIN 5157/2 HSS ist die perfekte Wahl für Profis, die ein zuverlässiges und präzises Werkzeug für BSP-Feingewinde in technischen und Laborinstallationen benötigen.
Gewindeschneidstufen für G 1/16-Zoll-Gewinde im 2-teiligen Set: Schäler und Finisher
Häufig gestellte Fragen
1. Warum hat der G 1/16 Zoll Gewindeschneider einen Durchmesser von 7,72 mm? G 1/16 Zoll wie viel ist mm? Und wie viele cm sind es?
Die Frage"G 1/16 Zoll wie viel ist mm" oder"G 1/16 Zoll wie viel ist cm" stellt sich oft bei der Auswahl von Werkzeugen zum Gewindeschneiden von Rohren. Entgegen dem Anschein gibt der Wert 1/16 Zoll(d.h. 7,72 mm oder 0,77 cm) nicht den Durchmesser des Gewindes an, sondern die Nennweite des Rohres, in das das Gewinde passt. In der Praxis hat ein 1/16 Zoll G-Gewinde einen Außendurchmesser von 7,72 mm, da G (BSP)-Rohrgewinde für Rohre mit dicken Wänden ausgelegt sind.
Prüfen Sie daher immer den Gewindedurchmesser in den technischen Daten, anstatt Zoll direkt in Millimeter umzurechnen. Beim BSP-System ergibt sich die Gewindegröße aus der Konstruktion der gesamten Anlage, nicht nur aus dem Nennmaß.
2. Ist ein G-Gewinde ein kegeliges Gewinde und bietet es eine Dichtung?
Nein. Das G-Gewinde (BSP) ist ein zylindrisches Rohrgewinde, was bedeutet, dass sein Durchmesser über die gesamte Länge konstant ist. Im Gegensatz zu kegeligen Gewinden (als R oder BSPT bezeichnet) sind G-Gewindeverbindungen nicht selbstdichtend. Das bedeutet, dass ein G-Gewinde nicht von sich aus abdichtet, sondern ein zusätzliches Dichtungselement, wie z. B. eine Flachdichtung, einen O-Ring oder eine Kunststoffunterlegscheibe, benötigt. Diese Dichtungsmethode wird häufig in Hydraulik-, Pneumatik- und Industrieanlagen verwendet.
