Beschreibung
Technische Daten des Klappmessers S20 SSSCL 09 45 Grad
| Technische daten | |
|---|---|
| DCON-Schaftbreite | 20 mm |
| Breite H | 18 mm |
| Gesamtlänge L | 200 mm |
| Arbeitshöhe f | 15 mm |
| Minimale Öffnung Dmin | 25 mm |
| Wendeschneidplatten beschlag | Wendeschneidplatten SCMT 09T308 |

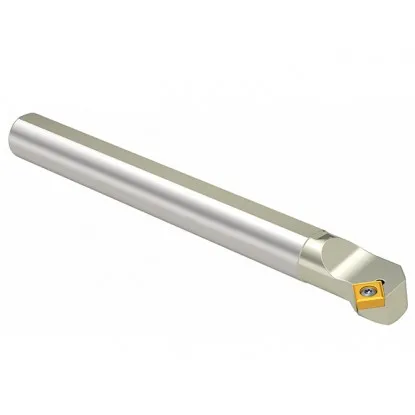

Drehwerkzeuge s20 SSSCL 09 SCMT 09T3rr Bohrstange
Drehwerkzeuge DieS20R SSSCL 09 Smoxh ist eine professionelle drehwerkzeuge Bohrstange für das Innendrehen, die für die Wendeschneidplatten CCMT 09T3rr (rr - Eckenradius) entwickelt wurde. Der 45-Grad-Winkel ermöglicht 45-Grad-Fasen, Hinterschneidungen, Profilierungen und den Zugang zum Boden von Bohrungen. Die linke Ausführung (L) bedeutet Vorschub von links nach rechts mit Standard-Spindelrichtung, wodurch dieses Modell eine Ergänzung zu den rechten Fräsern in komplexen Drehprozessen darstellt.
Der Werkzeughalter ist mit den Wendeschneidplatten CCMT 09T3 mit C-Form (Eckwinkel 80 Grad) und einem C-Winkel von 7 Grad kompatibel. Die Mittelbolzenklemmung sorgt für eine stabile Befestigung und eine schnelle Montage, während der 20-mm-Schaft eine hohe Steifigkeit bietet, die ein stabiles Arbeiten auch bei höheren Schnittparametern ermöglicht. Die Länge der Schaftverlängerung sollte auf den Schaftdurchmesser abgestimmt sein, denn je größer die Verlängerung, desto größer die Gefahr von Vibrationen. Eine empfohlene Faustformel ist:
maximale Auskraglänge = 4 × Schaftdurchmesser
Bei einem 20 mm fi-Schaft beträgt die maximale sichere Auskraglänge 80 mm.
Drehwerkzeuge Der S20R SSSCL 09 Smoxh ermöglicht den Einsatz von CCMT 09T Hartmetall-Wendeplatten für Stahl, Edelstahl, Gusseisen und Aluminium sowie von CBN-bestückten Wendeplatten für die Bearbeitung harter Materialien.
Vorteile für den Anwender:
- 45-Grad-Fasenwinkel - ermöglicht die Ausführung von Fasen, Hinterschneidungen und Präzisionsbearbeitungen in engen Bohrungen.
- Schaft fi 20 mm - garantiert Steifigkeit und Stabilität bei Arbeiten mit einem Überstand von bis zu 80 mm.
- Zentrale Schraubbefestigung - reproduzierbare Positionierung der Wendeplatte und schneller Austausch während der Arbeit.
- Standard CCMT 09T3 - ermöglicht die Auswahl des Radius rr entsprechend den Anforderungen an die Rauheit und die Schnitttiefe.
Drehwerkzeuge S20R SSSCL 09 Smoxh wird in CNC- und konventionellen Drehmaschinen eingesetzt und ermöglicht eine präzise und wiederholbare Innenbearbeitung in der Einzel- und Serienfertigung, insbesondere wenn ein Linksschneider erforderlich ist.
